Datos del producto:
Pago y Envío Términos:
|
| Clase de la exactitud: | 0,05 | Objeto de prueba: | VT (electrónico) digital del CT |
|---|---|---|---|
| Función de prueba: | Error del ratio, error del ángulo de fase, prueba… etc de la polaridad | Señal de entrada análoga: | 0-10V (pico) |
| Uso: | Subestación elegante, productor del CT pinta | Compatible: | con el protocolo IEC61850 |
| Resaltar: | 0.05 Substation Test Equipment,05 equipos de prueba de la subestación,equipo de prueba de la subestación 10V |
||

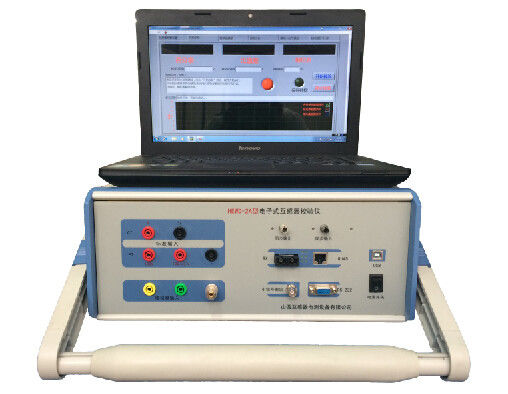

(Digitaces) calibrador electrónico HEWD-2A del CT &PT
Parámetros técnicos
| Medida clasificada primaria del voltaje | hasta 500KV |
| Medida actual clasificada primaria | 5-5000A, arreglo para requisitos particulares disponible |
| Entrada de señal estándar | |
| Entrada del voltaje | 0-120%Un, Un=100V, 100/√3V. Arreglo para requisitos particulares disponible |
| Entrada actual | los 0-120%In, In=1A o 5A. Arreglo para requisitos particulares disponible |
| Señal de entrada análoga | 0-10V (valor máximo) |
| Pequeña salida de la señal (onda sinusoidal) | 0-4V (valor del RMS) |
| Clase de la exactitud | |
| Error del ratio | <0> |
| Error de fase | <2> |
| Retraso absoluto | <1> |
| Inquietud del retraso | <0> |
| Interfaz de fibra óptica del ST (un grupo) | |
| Poder que transmite de fibra óptica | >-6dBm |
| Sensibilidad de recepción óptica | -38dBm |
| Señal de sincronización | |
| Entrada y salida ópticas de la sincronización del PPS | 4Nos |
| Entrada y salida ópticas de la sincronización de IRIG-B (DC) | 4Nos |
| Exactitud del tiempo de la salida de la sincronización | mejor que 100ns |
| Fuente entrada | El AC220V±10%, 50/60HZ, consumo de energía menos que 20W |
| Condiciones de trabajo | temperatura 0℃~+55℃/Humidity el ≤90% |
| Tamaño y peso | 360*400*160mm/7.5kgs |
Características principales
1. Prueba del error de salida de Digitaces de CT/PT (digital) electrónico
1) Prueba del error del ratio y de fase
2) Compatible con el protocolo IEC61850-9-1, IEC61850-9-2, IEC61850-9-2LE e IEC60044-FT3
3) Compatible con los diversos interfaces de fibra óptica
4) Análisis de la olografía del mensaje de IEC61850-9-1/IEC61850-9-2
5) Datos de error de registración del punto de prueba e investigación de datos/tienda/impresión por el software
2. Prueba del error de la salida analógica de CT/PT (digital) electrónico y de CT/PT convencional
1) Prueba del error del ratio y de fase de CT/PT digital
2) Prueba del error del ratio y de fase de CT/PT convencional convirtiendo en señal del voltaje a través
convertidor estándar
3. Hasta la clase CT/PT digital de la prueba 0.2S
4. Análogo de la pequeña salida de la señal
5. Análisis de onda armónica de la señal de entrada de CT/PT digital bajo prueba, generación de curva del espectro,
expediente del contenido cada vez del armónico (hasta el armónico 50times), y cálculo de la distorsión armónica.
6. Análisis de los parámetros del valor del RMS (amplitud, fase, frecuencia y etc) de la señal estándar de la entrada
7. Forma de onda de exhibición en tiempo real de la salida, forma de onda estándar de la señal, polaridad, situación de la sincronización y porcentaje
valor bajo punto de prueba de CT/PT bajo prueba
8. Polaridad y prueba de retraso de tiempo de CT/PT digital usando código incorporado del PPS (pulso por segundo) y de B
para hacer salir la señal de sincronización
9. Operación por la tableta a través del software del APP (opcional)
10. Conformidad del EMC con IEC60044-8 estándar
11. Software de la PC
1) HMI amistoso e interfaces claros
2) Automáticamente salvo datos de prueba y generar informe de prueba
