| Exactitud: | 0,05%, 0,02% | Gama del voltaje: | 0-360V |
|---|---|---|---|
| Gama actual: | 1mA-120A, 1mA-12A | Estabilidad de la salida: | mejor de 0,05% |
| Distorsión de la salida: | <0> | Gama de frecuencia: | 45-69HZ |
| Ángulo de fase: | 0-360 grados. | Uso: | Laboratorio |
| Resaltar: | equipo de prueba portátil del metro de la clase 360V 0,02,equipo de prueba portátil del metro 360V |
||

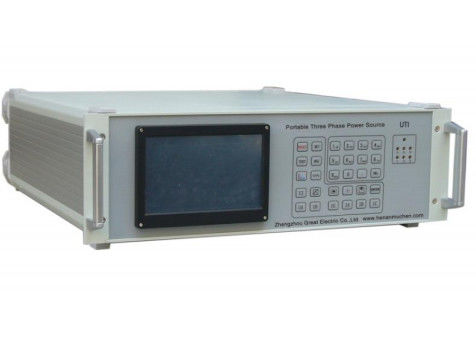

Alta fuente de energía estándar trifásica portátil de la clase 0,05 o 0,02 de la estabilidad UTI
1) Puede ser utilizado independientemente o así como el metro estándar
2) Con la selección de modo de la medida es decir 3P3W, 3P4W y 1P2W
3) Fuente de energía (picosegundo): la salida 0-360V/phase y 1mA-12A o 120A/phase, depende del requisito del cliente
4) Amplificador linear
5) Pueden ser el sistema independiente y la salida de cada voltaje y corriente de la fase
6) Ángulo de fase del sistema de la poder independientemente
7) Control automático por el software de la PC
8) Control manual por la pantalla táctil/el telclado numérico
Índice técnico
| Modelo no. | UTI-10 | UTI-100 |
| Descripción | 1mA-12A, clase 0,05 o 0,1 de la exactitud | 1mA-120A, clase 0,05 o 0,1 de la exactitud |
| Voltaje de fuente | CA 85-282V, 47-63HZ | CA 85-282V, 47-63HZ |
| Consumo de energía | 290VA | 450VA |
| Influencia del voltaje auxiliar | el ≤0.005% en la variación del 10% | el ≤0.005% en la variación del 10% |
| Dimensión | 510*600*170m m | 510*600*170m m |
| Peso | 20KG | 27KG |
| Gama de frecuencia | 45-69HZ | 45-69HZ |
| Resolución de la frecuencia | 0.001HZ | 0.001HZ |
| Error de frecuencia | Menos que 0.01HZ | Menos que 0.01HZ |
| Gama del ángulo de fase | 0-359.99° | 0-359.99° |
| Resolución del ángulo de fase | 0.001° | 0.001° |
| Error del ángulo de fase | 0.1° | 0.05° |
| Puerto de comunicación | RS232 | RS232 |
| Gama (P-N) | 30-300V | 30-300V |
| Poder | 3*25VA | 3*30VA |
| Resolución de pantalla | Seis dígitos significativos | Seis dígitos significativos |
| Exactitud de la salida | 0,1% | 0,05% |
| Estabilidad de la salida | Mejor que 0.05%/2min | Mejor que 0.05%/2min |
| Distorsión | Mejor de 0,5% | Mejor de 0,5% |
| Gama | 1mA-12A | 1mA-120A |
| Poder | 3*25VA | 3*30VA |
| Resolución de pantalla | Seis dígitos significativos | Seis dígitos significativos |
| Exactitud de la salida | 0,1% | 0,05% |
| Estabilidad de la salida | Mejor que 0.05%/2min | Mejor que 0.05%/2min |
| Distorsión | Mejor de 0,5% | Mejor de 0,5% |
| Gama de frecuencia fundamental | 45-69HZ | 45-69HZ |
| Gama | 2-31ro épocas | 2-31ro épocas |
| Contenido máximo en voltaje y circuito actual | el 40% | el 40% |
| Poder activo | 0,1% | 0,05% |
| Poder reactivo | 0,2% | 0,1% |
| Poder evidente | 0,1% | 0,05% |
| Factor de poder | 0,1% | 0,05% |
| Voltaje | 0,1% | 0,05% |
| Actual | 0,1% | 0,05% |
| Fase | 0.1° | 0.05° |
Características
1) Se puede controlar por el ordenador con RS232 la determinación de los parámetros y entonces de la prueba por el software de control;
2) Puede ser utilizado independientemente también puede ser utilizado así como el metro del estándar de referencia.
3) También puede estar actuar por el teclado en la placa frontal
4) Con el indicador del LED en la placa frontal después del poder encendido la unidad
5) Con la instalación y el lazo - control trasero de la medida del voltaje
6) Con la selección de modo de la medida, es decir 3P3W, 3P4W y 1P2W. Cuando 3P3W selecto, automáticamente
desactive la corriente de la fase L2 y cuando 1P2W selectos, no reeligen como candidato automáticamente las fases L2 y L3.
7) Con sobrecarga, cortocircuito y la protección contra sobrecarga termal
8) Cuando la exactitud de los cambios de unidad, puede calibrarlo por método dado por ti mismo
9) Con el paquete evitando daño y disturbio
10) Fuente de alimentación la monofásico, gama 85-282V, 47 a 63Hz
11) Condiciones de trabajo: -10℃ a 50℃, 10%-95% R.humidity
Exhibición debajo de los parámetros (7" LCD)
1. Valor verdadero del RMS del voltaje para cada fase
2. Valor verdadero del RMS del voltaje entre fases
3. Distorsión de armónicos en cada fase y distorsión armónica total
4. Corriente de la fase
5. Ángulo de fase entre los voltajes
6. Ángulo de fase entre el voltaje y la corriente
7. Poder activo, reactivo y evidente de cada fase
8. Factor de poder total
9. Poder activo, reactivo y evidente total
10. Factor de poder instantáneo para cada fase
11. Frecuencia
12. Diagrama del vector
Accesorios
1. Cable actual y del voltaje
2. Cable eléctrico
3. Manual del usuario
4. Caja del paquete y otros accesorios necesarios para terminar el trabajo.
