Datos del producto:
Pago y Envío Términos:
|
| Modelo: | MCCB001A | Presión de aire: | 86~106KPa |
|---|---|---|---|
| Resistencia de aislamiento: | >2MΩ | Distancia: | 25000.0ms |
| Resaltar: | equipo de prueba del poder 10A,equipo de prueba del poder 106kpa,Analizador de atasco anti del disyuntor |
||
Analizador MCCB001A del disyuntor
Características de funcionamiento
1. funcionamiento
a. tiempo: 12 inherentes en los puntos de la fractura, hora de límite, con el mismo período, y blanco el mismo período.
b. el Reclosing: cada fractura junto - submarino, submarino - junto, submarino - Hopewell - tiempo del subproceso: un punto,
una época es la época del dos-en-oro breve periodo de tiempo, valor de hora actual.
c. velocidad: ahora mismo, apenas velocidad cerrada, velocidad máxima, tiempo - curva característica del movimiento.
d. movimiento: el viaje total, distancia abierta, sobreactuación, llega más allá del viaje, amplitud reencuadernada.
e. corriente: puntos, puntos de cierre de la bobina, cerrando el valor actual, el diagrama actual de la forma de onda.
f. voltaje de funcionamiento: DC30 ~ fuente de alimentación ajustable de la operación del triturador de la máquina digital 250V/20A,
para automáticamente prueba completa de la operación de baja tensión del triturador, midiendo el valor del funcionamiento
voltaje del disyuntor.
2. características
A. Todos los modelos convenientes para la producción nacional y extranjera del dispositivo de distribución SF6, combinación de los SOLDADOS ENROLLADOS EN EL EJÉRCITO de eléctrico,
el interruptor de vacío, propiedades mecánicas del interruptor de aceite prueba
b. la capacidad de anti-atasco estupenda, subestación 500KV que el autobús de puente cargó el caso puede probar fácilmente a
exactamente medida.
c. sensor de velocidad universal, línea recta sensor linear, sensor rotatorio, extremadamente fácil instalar y simple.
d. la operación de transferencia obtuvo una vez la prueba de las propiedades mecánicas del interruptor de todos los datos y
espectro correspondiente de la forma de onda.
E. Los datos de la prueba en el terreno del anfitrión, la máquina se pueden almacenar en el reloj en tiempo real, fácil a la reserva del archivo
la fecha de prueba, tiempo.
f. pantalla grande del anfitrión, temperatura amplia, perspectiva directa, exhibición china del LCD del contraluz todos los datos y mapas,
Ajuste, poder y memoria electrónicos del contraste del LCD.
g. operación china del menú, fácil de utilizar. Impresora incorporada del instrumento, de la impresión datos rápidos todo y mapas en cualquier momento.
H. El instrumento con el análisis de datos y el software de la gestión, tratamiento en línea de la PC, resultados de la prueba puede ser
la salida a los diversos tipos de matriz de punto, de laser o de impresora de chorro de tinta al informe más printtest, ensayos prácticos automatizó.
Parámetros técnicos
1,1. Usando ambientes
| Artículo | Especificación |
| Energía entrada | el 220V±10% el 50Hz±10% |
| Presión de aire | 86~106kpa |
| Temperatura | - 10~40℃ |
| Humedad | ≦80%RH |
1,2. Funcionamiento de la seguridad
| Artículo | Especificación |
| Resistencia de aislamiento | >2MΩ |
| Fuerza dieléctrica |
Frecuencia del trabajo del chasis de la fuente de alimentación 1.5KV soportar voltaje 1 minuto, ninguna descarga disruptiva y formación de arcos. |
1.3. Parámetro básico
a. Tiempo:
| Artículo | Especificación |
| Gama | 25000.0ms |
| Resolución | 0.01ms |
| Error de la palabra |
①± 1 de 250ms 0.1ms |
b. Velocidad
| Artículo | Especificación |
| Palmo | 20.00m / s |
| Resolución | 0.01m / s |
| Error de la palabra | ①los 0-2m/s dentro de la palabra del ± 1 del ± los 0.1m/s ②100ms o palabra del ± 1 del ± los 0.2m/s |
C. Tips
| palmo | resolución | error | |
| Triturador del vacío | 50.0m m | 0.1m m | palabra 1%±1 |
| Disyuntor SF6 | 300.0m m | 1m m | |
| Menos disyuntores del aceite | 600.0m m |
d. corriente: gama 0.01A de la resolución 10.00A
e. de potencia de salida: DC30 ~ ajustable 250V/10A digitales
(trabajo instantáneo)
f. dimensiones: × del × 280m m de 360m m (l) (w) 300m m (h)
g. peso: 9kg

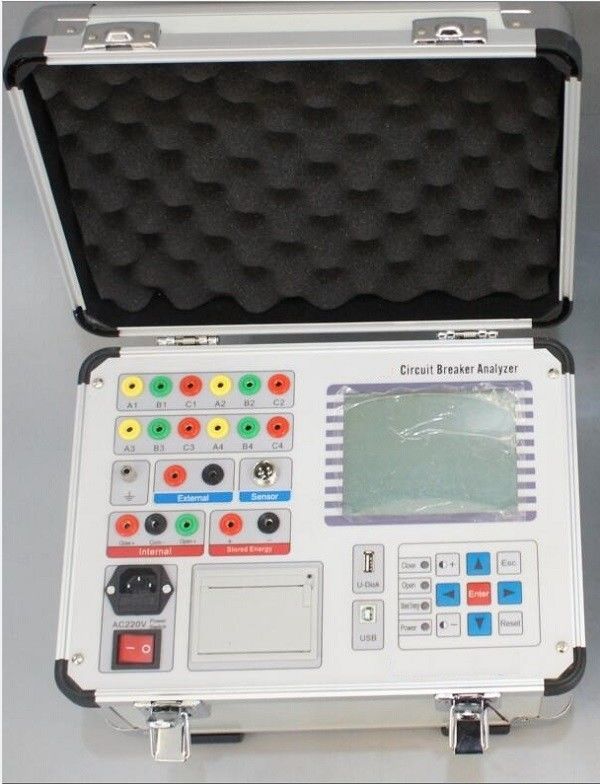

La disposición del panel
| Número | Muestras del panel | Descripción de la función |
| ① |
A1 B1 C1 A2 B2 C2 A3 B3 C3 A4 B4 C4 |
12 canales de la medida del tiempo de la fractura del camino, ↓ después de la tierra virtual del canal de 6 maneras, no en contacto con la tierra. |
| ② | Interno |
Dentro de la fuente de corriente continua del control de la sub-puerta |
| ③ | Almacenamiento de energía | Un sistema de fuente de corriente continua para la energía que cambia. |
| ④ | Proteja el terminal de tierra | En contacto con la tierra |
| ⑤ | Externo | Modo externo del disparador, directamente y puntos recibidos, junto ambos extremos bobina, la bobina en la señal eléctrica como señal de sincronización. |
| ⑥ | Receptáculo del sensor de velocidad | Entrada de señal del sensor de velocidad |
| ⑦⑧ | Interruptor | A través de este ± 50Hz el 10% del ± el 10% de la fuente 220V de la entrada del interfaz 10A |
| ⑨ | Impresora del panel | para imprimir un informe y un mapa de prueba |
| ⑩ | Interfaz USB | Los datos de prueba se pueden almacenar vía este interfaz |
| 12 | Arge-pantalla LCD | l temperatura amplia, exhibición china del LCD del contraluz todos los datos y mapas |
| 11 | Llave | Los aumentos del bloque de la llave de funcionamiento del contraste del LCD, reducen |
| Encendido, mueva el cursor o el aumento, reduciendo el valor del cursor actual | ||
| A la izquierda, menú correcto o mover el cursor | ||
| [ENTRE] seleccionar el menú actual o confirmar la operación | ||
| [Salida] vuelva o cancele la operación | ||
| Reset del instrumento [del RESET] |
