Datos del producto:
Pago y Envío Términos:
|
| Tipo de la bobina: | Rogowski flexible | Clase de la exactitud: | 1.0 |
|---|---|---|---|
| Salida: | 1V máximo | Prueba armónica: | hasta 51 veces |
| Resaltar: | Punta de prueba actual de la abrazadera de la CA del integrador,punta de prueba actual de la abrazadera de la CA 10Hz,1 |
||

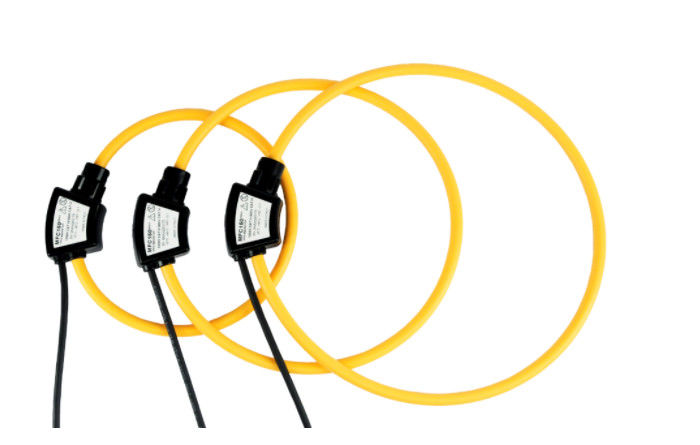

Serie flexible de la punta de prueba MH-RC03 de la CA Currrent de la bobina de Rogowski
1. La salida de la bobina da una señal de la baja tensión, por lo tanto no hay peligro de secundario abierto-circulada.
Esto hace los transductores de Rogowski extremadamente convenientes para las medidas temporales, por ejemplo conjuntamente con analizadores portátiles.
2. A diferencia del transformador corriente tradicional con centro magnético, la bobina de Rogowski es un transductor no-intruso. Puesto que no tiene ningún núcleo duro,
no extrae ningún poder del circuito principal que lleva la corriente que se medirá.
3. La ausencia de centro magnético concede una respuesta de frecuencia amplia.
1. Tres fases con tres gamas por el interruptor
2. Bobina de Rogowski con el integrador
3. La gama actual puede ser modificada para requisitos particulares
4. Exactitud: +/--1%
5. Medida armónica hasta 51 veces
ESPECIFICACIÓN
| Fases/gamas | Tres fases y tres gamas |
| Gamas de medición | 100/500/2500A, 30/300/3000A, o 60/600/6000A (o modificado para requisitos particulares) |
| Sensibilidad de la salida | CA máxima 1V o 1A (o modificado para requisitos particulares) |
| Exactitud |
el ±1% de leer el ± gamas (100/500A, 30/300A o 60/600A) de 0.1A los ±1% de la gama de lectura (2500A, 3000A o 6000A) de ±1A |
| Carga mínima | 100kΩ para la exactitud especificada |
| Gama de frecuencia | 10Hz a 10 kilociclos (- 1 DB) |
| Fase (45-65Hz) | <> |
| Medida armónica | hasta 51 veces |
| Fase (45-2500Hz) | ajústese a IEC60044-8: estándar 2002 |
| Coeficiente de temperatura | ±0.1℃ |
| Fuente de alimentación | 120-270V CA 100-300V DC |
Punta de prueba
Longitudes de la punta de prueba 610m m
Diámetro 12m m de la punta de prueba
Cable de la salida de la punta de prueba: punta de prueba de los 2m al integrador
(Los detalles exactos pueden ser modificados para requisitos particulares)
Integrador
Dimensiones: 132*86*46 (L*W*D) milímetro
Conexión de la salida: cable coaxil de los 0.5m terminado con el varón BNC de la seguridad 3
Interfaz: El enchufe de la aviación
(Entre con tres enchufes de la aviación, salida con un enchufe de la aviación y fuente de alimentación con
uno)
Características generales
Temporeros de funcionamiento. -20°C - +65°C
Temporeros del almacenamiento. -40°C - +75°C
