Metro trifásico portátil MCST01 del estándar de referencia

Descripción

El metro estándar woking trifásico MCST01 es el producto más nuevo producido por nuestra compañía extensamente visitando a usuarios y refiriendo a las ventajas de la misma clase de productos a casa y en el extranjero. La parte medida del producto adopta la transmisión de alta velocidad del A/D para enviar DSP para conducir el proceso digital, que mejora en gran parte el grado medido de exactitud y de estabilidad. La parte de proceso central adopta tecnología integrada BRAZO de 32 bits para hacer la novela, la función abundante, la operación distinta y fácil, y el funcionamiento del interfaz del instrumento constantemente. Clase de exactitud: Clase 0,05.




Índice técnico

• Gama de prueba actual

Modo directo: 1mA-10A, el 120% ajustable

Abrazadera-en modo del CT: 5A, 10A, 100A, 200A ...... 3000A (opcional)

• Gama de prueba del voltaje: 30-576V
• Los armónicos prueban: hasta 51 veces
• Prueba de la carga/gama del voltaje: 0-5V
• Gama de frecuencia: 45-65HZ
• Gama del ángulo de fase: 0-360 grados.
• Gama del factor de poder: 0 a 1
• Clase y resolución de pantalla de la exactitud

• Pulso entrado de la energía: TTL, la frecuencia más alta ≤2MHz
• Pulso de la energía de la salida: 60KHZ clasificado (modo automático); fije el constante entre 1-250000 (el modo manual)
• Coeficiente de temperatura: 50ppm
• Resistencia de entrada de la baja tensión: >750KΩ
• Resistencia de entrada actual: <0.05Ω
• Fuente de alimentación: 45-450V y batería (opcionales) para el funcionamiento continuo 8 horas
• Consumo de energía: <13VA
• Peso: 2-3kgs

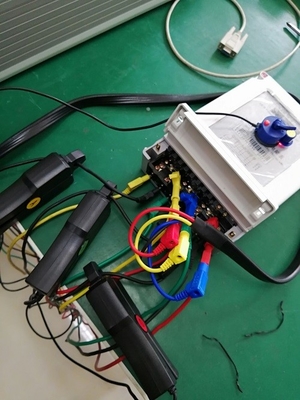

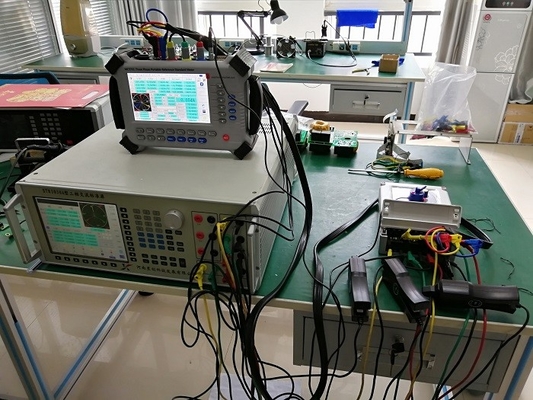

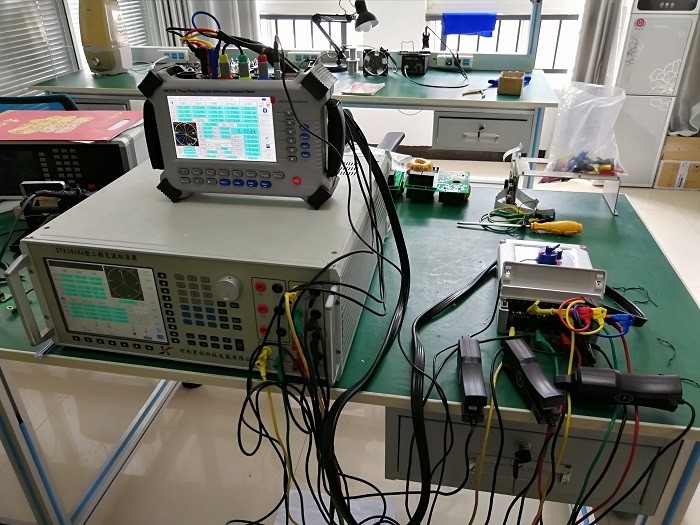

Equipo de prueba del metro
Funciones y características

1. la luz verdadera LCD del TFT color de 7 ″ con el ratio de 800 x 480 resoluciones se adopta. En la pantalla muestre todos los parámetros de la medida, diagrama del vector, grado de distorsión armónica y de comprobar el ajuste del parámetro. El interfaz no necesita ser cambiado encima para realizar la comprobación del error del metro de la energía eléctrica.

2. La pantalla táctil y los botones se pueden actuar más convenientemente y rápidamente.

3. El voltaje, actual, el poder, la fase y la frecuencia se pueden medir al mismo tiempo y error calibrado; además, el voltaje y la corriente (entre 2A y 10A) pueden cambiar automáticamente los engranajes en el modo continuo

4. Calibración cargada real de los metros del vatio-hora con los metros trifilares y diversos de cuatro cables, trifásicos trifásicos de la IVA-hora (Q₉₀, Q60);

5. Proporcionado modo armónico fundamental de la medida para realizar la calibración del metro fundamental;

6. Proporcionado dos puertos de entrada del pulso de la energía eléctrica, que pueden al mismo tiempo calibrar dos metros (metros principales y auxiliares), o errores activos, reactivos de un metro multifuncional, también puede calibrar el metro del vatio-hora y el metro de la IVA-hora;

7. El constante de la energía eléctrica de la salida se puede fijar para la conveniencia de calibrar el instrumento.

8. La función del error de redondeo se proporciona y puede conducir automáticamente conforme a la clase de la exactitud del metro calibrado de la energía eléctrica.

9. Ratio del CT de la medida, error del ratio, error del ángulo y polaridad variables;

10. La temperatura ambiente y la humedad pueden ser medidas.

11. 0~51 veces de armónicos pueden ser analizadas. Y el contenido armónico, la amplitud y la fase fundamental relativa se pueden medir cada vez, que se muestran en diagrama de columna con la función de la amplificación conveniente para la observación y el análisis.

12. Forma de onda de la exhibición y tener función de la amplificación.

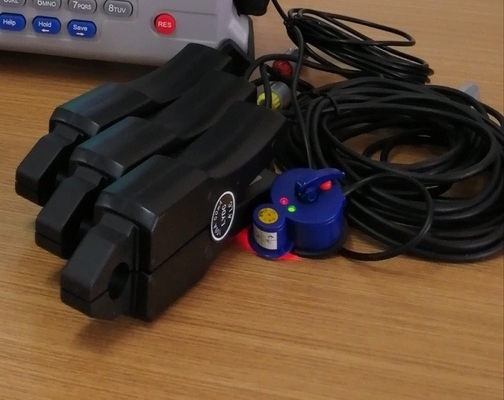

13. Los usuarios pueden, según demanda, metro selecto de la abrazadera con 5A, el palmo actual 10A, 100A, 200A, 500A, 1000A, 2000A o inductor mutuo de la bobina flexible realizar la medida cargada real del error compuesto de dispositivo medidor de la energía eléctrica de la baja tensión. 3 clases de metros de la abrazadera se pueden proporcionar al mismo tiempo.

14. El modo que cambia actual puede ser identificado automáticamente y el usuario no necesita fijar.

15. La función acumulativa de la energía eléctrica está disponible. La prueba del metro de la energía eléctrica, el error del registro y el constante contrarios in situ de la calibración pueden ser ejecutados.

16. Exhiba una amplia gama de diagrama del vector para resolver hábitos de diversos usuarios.

17. La discriminación rápida in situ del cableado falso de cuatro cables trifilar y trifásico trifásico puede ser observada y se dan los pasos correctivos. El coeficiente correctivo y la remuneración eléctrica de la cantidad se pueden calcular en la condición del cableado falso.

18. La entrada del código de barras de la ayuda, de tal modo, campo puede realizar la exención de entrar parámetro de calibración para calibrar rápidamente error. (Los usuarios seleccionan)

19. La entrada digital de la ayuda, letras entró, entrada de los símbolos y entrada de los caracteres chinos.

20. Tenga función del almacenamiento y el cargar de toda clase de datos y de ayuda RS232, comunicación de la medida del USB. Los datos de la medida se pueden exportar e importar a través de lápiz de memoria del USB. El plan de la calibración transferido por la máquina de la PC se puede también aceptar para descubrir rápidamente el parámetro de calibración mostrado en el metro en el campo por varias condiciones (número de activo, identificación del usuario y nombre de usuario). Los datos de la medida a partir de 1000 metros pueden ser almacenados.

21. Equipado del reloj duro que exhibe directamente la hora actual y los datos;

22. Tenga interfaz RS-485 que pueda leer cantidad eléctrica en la comunicación del sitio y de la conducta y la inspección del metro de la energía eléctrica.

23. Medida extendida: Caída de voltaje secundaria de la pinta, carga secundaria de la pinta, carga secundaria del CT.

24. El interfaz de GPS es reservado, que puede conducir el servicio de la sincronización y del tiempo para el metro multifuncional.

25. Portátil y sellado dirigiendo el chasis de los plásticos se adopta para proteger contra la lluvia, el polvo y el terremoto. La máquina entera tiene características tales como pequeñas de tamaño, luz y estructura simple, el bajo consumo de energía (≤13VA), el peso ligero (4kg) y etc. que lleva fácil.

26. Rango de operación de la fuente de alimentación: 45~450V, allí son dos modos de conexión--inscripción y adaptabilidad circunscrita, fuerte, seguro y confiable.
