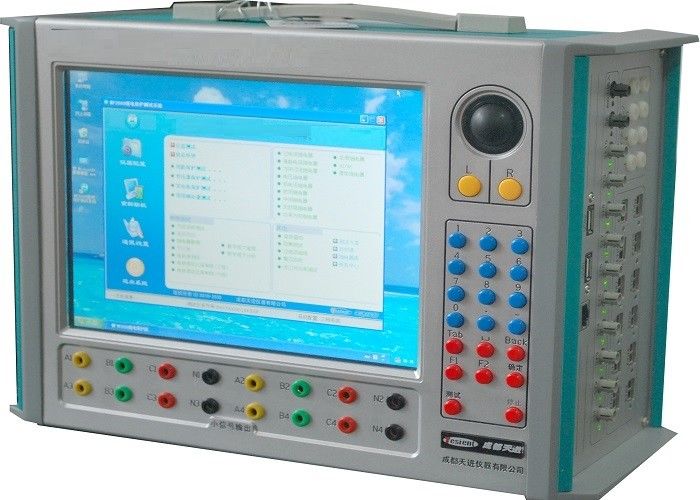

Equipo de prueba de la retransmisión de protección IEC61850

Sistema de prueba de la retransmisión de protección de Digitaces

Breve introducción

1) se puede utilizar en IEC61850 basó la subestación
2) la poder hizo salir IEC 61850-9-2LE, mensajes IEC60044-7/8 así como recibe y envía mensajes del GANSO
3) con un protocolo abierto, los mensajes de SMV y del GANSO apoyan la configuración flexible y consiguen inconsútiles
integración con los productos de cualquier fabricante
4) salida de Digitaces basada en IEC 61850
5) puede también hacer salir la señal pequeño-análoga 0-5V
6) las ayudas tienen cuidado con difícilmente la entrada y la salida para satisfacer los requisitos de la protección medio-baja del voltaje
dispositivos en subestaciones digitales
7) diversas combinaciones de salida digital y de salida pequeño-análoga de la señal
8) el hardware binario-en y el hardware binario-hacia fuera y el GANSO, se pueden observar por la configuración simple
9) la señal Pequeño-análoga puede tener una exactitud total de 0,05% típico
10) puede proveer de las soluciones de la prueba para los dispositivos de protección de la retransmisión diversos métodos de la entrada-salida
11)  Con las simulaciones de la capa de proceso anormal, la muestra perdió los marcos, fijando el factor de calidad del canal,
el etc., el probador de la retransmisión puede proporcionar una solución detallada para evaluar la corrección de la capa IEDs de la bahía

Major Features
1) 8 pares de puertos de SMV y del GANSO; los sistemas múltiples de SMV y del GANSO se pueden configurar lo mismo
el puerto óptico y también se puede configurar a diversos puertos ópticos; puerto serie óptico 10 para la entrada de los PIE3S
y puerto de salida y entrada del código de IRIG-B
2) integra la función análoga digital óptica de la prueba y de prueba de la pequeña señal, y puede también conectar con el externo
amplificador de potencia de la corriente y del voltaje
3) ayudas 8 canales de salida de muestreo independiente del mensaje del valor (SMV) de acuerdo con
Especificación del IEC 60044-8 (PIE3S), 1 entrada del canal; apoya la transmisión síncrona/asincrónica
el modo, apoya tarifas de transmisión múltiples
4) ayudas 8 canales de salida muestreada del mensaje del valor (SMV) de acuerdo con IEC 61850-9-2
la especificación, y la salida de los puntos de muestreo en los intervalos iguales, cumplen completamente los últimos estándares de la rejilla del estado
5) las ayudas 12 salidas del GANSO, 8 entradas del GANSO, puede ser configurado en cualquier puerto óptico; GANSO
apoya el punto monopunto, doble, tiempo, coma flotante, tipo integral
6) puede fijar individualmente el pedazo de la calidad para cada canal
7) puede simular retraso de MU
8) tiene función de prueba terminal virtual
9) tiene función del oscillography del mensaje, puede recibir y analizar mensajes muestreados del valor (SMV) adentro
acuerdo con IEC 61850-9-2, mensajes del GANSO, y realizar la prueba del uno mismo-lazo de la salida del dispositivo;
puede también recibir la señal de la fibra de combinar las unidades (MU) o el otro IEDs y muestra su forma de onda, amplitud,
ángulo y frecuencia en tiempo real
10) función potente del expediente del mensaje, mensaje en la línea alarma y análisis off-line del mensaje
11) Mensaje múltiple del GANSO de la ayuda que recibe o que envía
12) Los puertos de recepción y de envío de SMV y de GANSO se pueden configurar arbitrariamente, él pueden ser configurados
para enviar y recibir en el mismo puerto óptico, y se pueden también configurar como transmisor-receptor independiente.
13) Puede analizar totalmente los ficheros del modelo de la protección (ICD, CID, SCD, etc.) para realizar la configuración de la corriente
y selección de canal del voltaje, coeficientes proporcionales, número de ASDUs, tasa de muestreo, GANSO
la información, los etc., ejecutan a simplemente y convenientemente la protección que prueba y mejorar eficacia del trabajo
14) Con la función de prueba del mensaje del bastidor del descenso, fuera del paso, punto que vuela, orden incorrecta, calidad determinada inválida, valor incorrecto
15) Con GPS, IRIG-B, función de tiempo de sincronización IEEE1588
16) Con la función automática de la calibración del dispositivo de la transferencia del autobús
17) 12 canales de pequeña salida de la señal analógica, puede ser utilizado para probar la retransmisión protectora que reciban análogo
señales del diverso transformador electrónico; o conecte con los amplificadores de potencia para hacer pruebas comparativas de
protección convencional y protección digital
18) 8 pares de entradas, 4 pares de salidas, 4 pares de salidas rápidas, mensaje del GANSO, circuito cerrado completo
prueba para la protección
19) Las funciones de prueba abundantes del software, puede probar toda clase de dispositivos de protección de la microordenador-base
por ejemplo la protección de línea protección, de línea protección de autobús, de la protección del transformador, del generador y del transformador,
así como el equipo automático de la transferencia del autobús
20) Aparato de lectura estándar de la forma de onda del formato de las ayudas COMTRADE;
