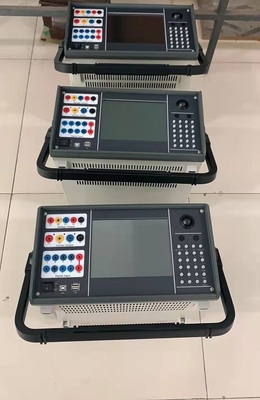

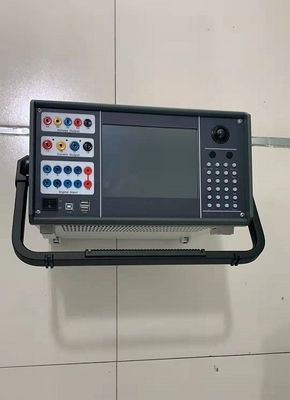

0,5 exhibiciones trifásicas tetrafásicas del LCD del equipo de prueba de la retransmisión de protección de la PC integrada de la clase

Voltaje de 4 fases y equipo de prueba de la retransmisión de protección de la salida actual de 3 fases con aparato de lectura de la falta

Prueba principal del voltaje de 4 fases y de la salida actual de 3 fases,

PRUEBA 1.AC

PRUEBA 2.DC

prueba de la superposición 3.Harmonic

prueba de la frecuencia 4.High-Low

prueba de la dirección 5.Power y de la impedancia

prueba 6.Synchronization

prueba del grupo 7.Full

8.Distance y protección cero de la secuencia

9.Characteristic de la impedancia

protección 10.Differential

armónico 11.Differential

prueba 12.Comprehensive de la línea protección de microordenador de 6-35 kilovoltio

estudio 13.Fault

Índice técnico del voltaje de 4 fases y de la salida actual de 3 fases,

Señal de interruptor y medida del tiempo

Microordenador del procesador de señal numérica

El procesador que controla digital de alta velocidad se adopta como la base de la salida del probador. la aritmética de precisión doble de 32 pedazos se emplea en el software, a través del cual las formas de onda arbitrarias de la alto-exactitud de cada fase pueden ser producidas. Puesto que se adopta la estructura integrante, la estructura del probador se pone compacto. La distancia de la transmisión de datos es corta con la estructura apretada, que superan el problema de menos puntos de la salida de la forma de onda debido a la línea communicational de los datos largos y a la banda de frecuencia estrecha al usar el regulador de la prueba controlado directamente por la PC.

Voltaje y amplificador actual

Para la corriente y el voltaje de la fase, persistimos en la adopción de modo de salida linear del amplificador del alto rendimiento para hacer la fuente de la corriente y del voltaje directamente a la salida toda clase de formas de onda de la forma de onda de DC a las formas de onda incluyendo toda clase de componentes de la frecuencia, tales como onda cuadrada, forma de onda combinada coincidida por cada armónico de la orden, forma de onda transitoria de la falta, etc. además, la forma de onda de la salida es clara y lisa sin interferencia irradiada de alta frecuencia con equipos vecinos. Puede simular bien toda clase de características de la corriente y del voltaje bajo circunstancia de la falta del cortocircuito.

Para el circuito del amplificador de potencia, adoptamos piezas del poder de la importación con de alta potencia y el estilo de alta fidelidad del módulo como salida de poder, combinando con la estructura de la disipación de calor puesta elaboradamente y razonablemente, tiene bastante redundancia del poder grande y capacidad termal. El circuito del amplificador de potencia tiene protecciones del sobrecalentamiento, del desbordamiento, de la sobretensión y del cortocircuito. Cuando el desbordamiento ocurre en el circuito actual y la sobrecarga o el cortocircuito ocurre en el circuito del voltaje, limitará el de potencia de salida automáticamente, el interruptor del circuito entero del amplificador de potencia y dará la señal de alarma. Para prevenir el sobrecalentamiento del amplificador de potencia por el tiempo largo que actúa bajo corriente grande, un rato del software que termina el sistema bajo corriente grande se fija en este probador. Puede trabajar durante un largo periodo cuando el hacer salir es 10A o abajo. Cuando la corriente está sobre 10A, el probador comenzará para arriba el orden de la terminación del tiempo del software. Cuando el tiempo está para arriba, el software prohibirá salida de poder automáticamente y dará la señal de alarma. La corriente de alto rendimiento es, más corto el tiempo limitador será.
