Datos del producto:
Pago y Envío Términos:
|
| Clase de la exactitud: | 2 | Range1 actual: | 1A, 5A |
|---|---|---|---|
| Gama del voltaje: | 100V、 100/√3V | Función de prueba: | Ratio, error del ratio, error del ángulo de fase ...... |
| Error de porcentaje: | Menos que 1.5%*FS | exhibición: | LCD grande |
| Resaltar: | Sistema de la prueba de 1.5%FS CT pinta,Sistema de la prueba de 1.5%FS 100V CT pinta,ratio ct de 5A 1.5%FS y prueba de la pinta |
||

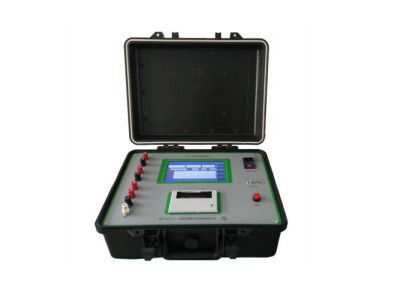

Comparador del equipo de prueba del CT pinta de la serie del probador HEWE del transformador de Digitaces
Parámetro técnico
| Clase de la exactitud | 2 |
| Gama actual | 5A, 1A |
| Gama del voltaje | 100V, 100/√3V |
| Error de porcentaje | Menos que 1.5%*FS |
| Error básico | |
| Al probar error del CT pinta y impedancia y entrada, el error no más allá: |
ΔX=± (X*2%+Y*2%+Dx) ΔY=± (X*2%+Y*2%+Dy) ΔX: valor límite del error básico del componente de la misma fase ΔY: valor límite del error básico del componente de la cuadratura X: Valor absoluto de la indicación del componente de la misma fase Y: Valor absoluto de la indicación del componente de la cuadratura Dx y Dy: Error cero y error el cuantificar Cuando CT de prueba y pinta, Dx, Dy=1 (o 2)%* (valor límite del error del CT y de la pinta Cuando Z y Y de prueba, Dx, Dy= 3 dígitos |
Gama y resolución de la medida
| Clase del CT pinta | Gama de prueba | Resolución | ||
| Componente de la misma fase | Componente de la cuadratura | Componente de la misma fase | Componente de la cuadratura | |
| 0,01 | ±0.4000 | ±13.752 | 0,0001% | 0,001' |
| 0,02 | ||||
| 0,05 | ||||
| 0,1 | ±4.000 | ±137.52 | 0,001% | 0,01' |
| 0,2 | ||||
| 0,5 | ||||
| 1,0 | ±40.00 | ±999.9 | 0,01% | 0,1' |
| Gama y resolución de la medida de la impedancia | ||||
| Gama | Gama de la medida (Ω) | Resolución | ||
| 5A | ±1.000 | 0,0001 | ||
| 1A | ±6.000 | 0,0001 | ||
| Gama y resolución de la medida de la entrada | ||||
| Gama | Gama de la medida (ms) | Resolución | ||
| 100V | ±9.9999 | 0,0001 | ||
| 57.7V | ±9.9999 | 0,0001 | ||
Características
1) Exhibición del LCD
2) Prueba del ratio, error del ratio, error del ángulo de fase, impedancia, entrada
3) Se exhiben los valores de datos de prueba todos
4) Utilizado para probar del transformador de instrumento de la clase 1 a 0,01 con 5A y 1A actuales clasificados,
voltaje clasificado 100V, 100V√3V
5) Error del ángulo del error y de fase del ratio de la exhibición de todos los puntos de prueba bajo carga clasificada o límite más bajo
voltaje clasificado 1%-120% o 20%-120% actual clasificado de la carga
Diseño para las opciones
