Datos del producto:
Pago y Envío Términos:
|
| prueba Presión-apretada: | 0-2MPa | El tanque de presión: | ³ de los 0.5m |
|---|---|---|---|
| El tanque de almacenamiento: | ³ del 1m | BOMBA: | ³ /h H=50m N=3.7Kw de Q=6.3m |
| Gama del flujo: | ³ /h del ³ /h~6.3m de los 0.016m | clase: | 0,20% |
| Buque: | 10L/20L 50L/100L | Rotámetro de cristal: | DN15/25 |

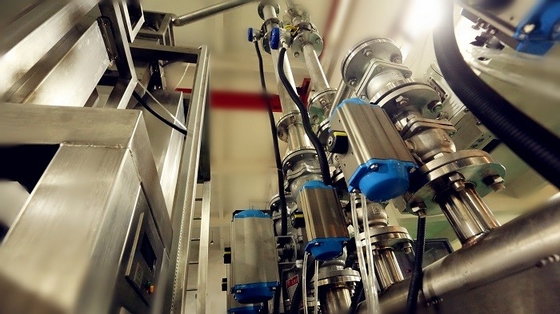

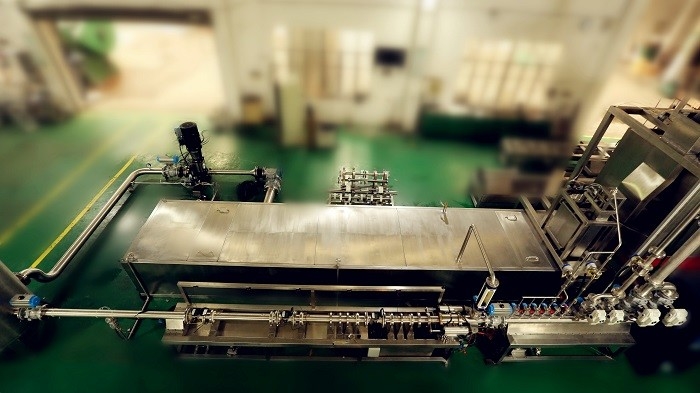

3 metros de la conexión serial del agua de banco de pruebas semiautomático del contador
1. índice técnico principal
exactitud 1,1: 0,2 clases
1,2 diámetro y número (sola línea) del contador del agua
¢15×6, ¢20×5, ¢25×4, ¢40×3, ¢50×3
presión del abastecimiento de agua 1,3: 0.3~0.5MPa; mercado pressure≥30kPa
gama de 1,4 flujos: 4L/h~40m3 /h
especificación instantánea del metro de flujo 1,5:
DN15 (rotámetro de cristal) 4~125L/h
DN25 (rotámetro de cristal) 120~1400L/h
DN50 (rotámetro de cristal) 1.4~9m3/h
1.6. Volumen del buque de la medida: (10L-20L 100L-500L)
1.7. distancia del estiramiento de la abrazadera: (≥80mm (neumático))
1.8. longitud de tubo recta: (conexión serial 2.a)
1.9. Grueso del buque de la medida: 10L-20L≥1.5m m 100L-500L ≥3mm
grueso de la plataforma 1.10.work: ≥3mm
grueso de la plataforma del buque 1.11.measure: ≥3mm
grueso 1.12.pipe: ≥3.5mm
prueba de presión 1.13.withstand: 0-2.0MPa
1.14. Especificación de la válvula: cobre
1.15. material 304
2, índice técnico del estabilizador del partido 0.5m3vortex
2.1. volumen: 0.3m3;
presión 2.2.work: 0,3 - 0.4MPa, presión de prueba: >0.6MPa;
material 2.3.stainless: grueso: 3m m
3, el tanque de agua (opción)
3.1. volumen: 2m3
3.2. material inoxidable: thickness≥1.5mm
4, bomba de agua (opción)
4,1 modelo: KQL80/200-7.5/2 1No Q=43.5m3/h; H=38m; N=7.5kw
1. Gire la bomba
2. Ponga el METRO bajo prueba en la posición verificada
3. Abra todas las válvulas 1,2,3,4,5,6 para salir el aire del tubo
4. Válvulas cercanas 3, 4, 5 y 6
5. Lea el valor inicial v1 del metro de prueba
6. El manualmente abierto de las válvulas 3,4,5,6 según el punto del flujo y ajustar al punto correspondiente del flujo
7. Espera para que el flujo alcance la posición del metro. Por ejemplo, la válvula abierta 3 al verificar Q1, y entonces espera el volumen para alcanzar 10L.And para leer el valor final V2 de la tabla comprobada
8. Lea el valor VI en el indicador estándar
9. Error del cálculo
