Banco de pruebas trifásico del metro

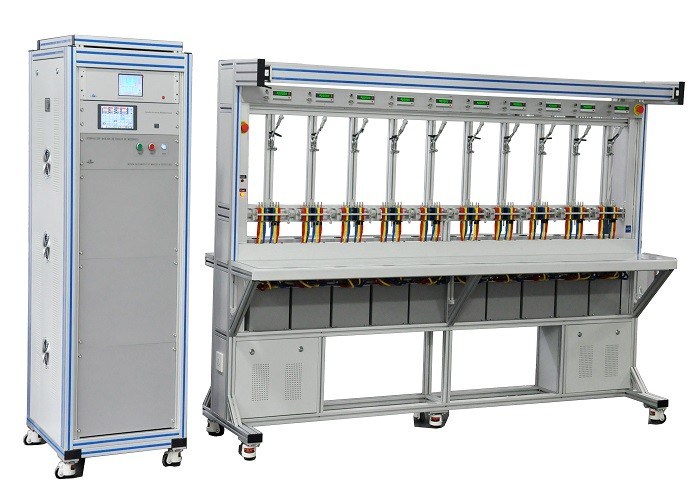

Banco de pruebas trifásico MCTB20D del metro

1) Clase estándar del metro: 0,05, 0,02 (opcional)

2) Los pernos de QCD se pueden intercambiar en medio, el cable flexible que puede llevar la corriente grande

3) La prueba básica del error, prueba del comienzo, captura de la marca negra, se arrastra prueba, calienta la prueba, prueba del dial, influencia

las cantidades prueban, inmersión del voltaje y prueba de la interrupción, etc.

Parámetros técnicos

0,02 bancos de pruebas trifásicos MCTB20D del metro de las TIC de la clase

Características

1) Exhibición del LCD y operación grandes locales de la pantalla táctil

2) Configuraciones modificadas para requisitos particulares en el soporte físico y el software, cliente-amistosos

3) Prueba del dial con la base de cuenta y que mide el tiempo del pulso con valor de la KVH

4) Modo de prueba: Completamente automático, o manual por la pantalla táctil del control manual (MCU)

5) Puede probar diversa monofásico y el metro trifásico, incluye el metro cercano del vínculo (opcional deben ser las TIC

en cada posición)

6) Botón de reinicio y exhibición del cálculo del error local

7) El metro constante en cada posición puede ser diferente.

8) Estilo QCD, cables actuales flexibles de Europa.

9) Opción a la entrada del código de barras, y código de barras uno mismo-definido ayudas

10) Soluciones elegantes para la calibración con software actualizable

11) Los expedientes de la prueba ahorran en base de datos con el formato de MDB o el otro formato requerido

12) Calibre los parámetros incluyendo el voltaje, corriente de cada fase, fase/diferencia de fase,

poder activo/reactivo/evidente de cada fase, poder activo/reactivo/evidente total, factor de poder total,

frecuencia, etc. con la exhibición en tiempo real del gráfico del vector

13) Prueba armónica 2-21 veces y análisis/exhibiciones de armónico

14) función de la Uno mismo-prueba para todo el poder de las fases, estabilidad total del poder, simetría del voltaje de 3 fases y corriente

15) El software de la PC (comunicación por RS232) puede realizar la función neta de la conexión de interfaz del MIS, puede fácilmente

mejora en el futuro en caso de necesidad

16) Protección: cortocircuito y malfuncionamientos de circuito abierto, del voltaje actuales, protección auto y restauración auto

17) Botón de paro del comienzo y

18) Pueden ser el sistema independiente y la salida de cada ángulo del voltaje y de la corriente y de fase de la fase

Configuraciones

1) Fuente de energía trifásica (picosegundo)

2) Metro estándar trifásico de la referencia (SRM), clase 0,05 o 0,02

3) El estante

Número de posiciones: 6, 10, 12, 20, 40, 48, depende del requisito del cliente

Cada estante equipa 1 interruptor de PARO de emergencia

Cada posistion consiste en: Pernos de 1 QCD 6 + 1 cabeza de exploración + 1 metro que afianza + 1 RS/232/485 con abrazadera

puerto de comunicación + 1 exhibición de error + 1 botón de reinicio + 1 sistema de cable del voltaje

las TIC +1 (necesite las TIC o no depende de cliente)

4) Cable de conexión corto para las posiciones encima vacías

5) Software de control

6) Teclado del control manual

7) Manual de la operación de los detalles incluyendo el manual del software de la PC

Opcional

- Transformador corriente aislado (las TIC)

Clase de la exactitud: 0,01% (0.5C-1-0.5L)

Ratio actual: 1:1 (1mA-120A)

Salida actual: 3* (0.001-120) A (primario y secundario)

Carga secundaria de la salida: 0.5V máximo (salida current1mA-120A)

- Ordenador de los personales

- Impresora
