Datos del producto:
Pago y Envío Términos:
|
| exhibición: | LCD grande, pantalla táctil | Uso: | Laboratorio y obras |
|---|---|---|---|
| Exactitud: | 0,02 | Frecuencia: | 40-70Hz |
| Ángulo de fase: | 0-360deg. | Armónico: | 2 a 51times |
| Gama actual: | 1mA-120A | Gama del voltaje: | 1-576V |
| Resaltar: | equipo de prueba del metro de la energía 576V,equipo de prueba del metro de la energía de 576V 20VA,Metro grande de la referencia del LCD 576V |
||

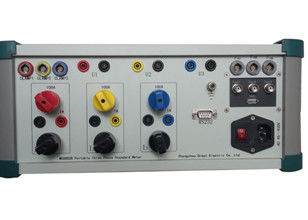

Metro trifásico portátil MCSB03B del estándar de referencia
1) Tamaño pequeño y peso
2) Utilizado en laboratorio u obras
3) Trabajo como el metro y calibrador estándar en obras o laboratorio
4) Exhibición del LCD
5) Clase de la exactitud: 0,05 o 0,02 (opcional)
6) Gama de medición: 3* (1V-576V)/3* (1mA-120A)
7) Prueba del poder y de la energía, prueba de la demanda, carga y prueba de ratio, prueba de carga de la pinta, prueba del CT del dial
8) Opcional para la medida de DC para la prueba del transductor
Índice técnico
| Gama de la fuente de tuberías | 45-450V, 45-65Hz |
| Consumo de energía | 20VA máximo |
| Influencia de la fuente de la alimentación externa en resultado de la prueba | el ≤0.005% cuando cambio el 10% |
| Temperatura de trabajo | -10 °C….+50°C |
| Temporeros. Eficacia del Co |
°C +10°C de ≤0.0025%/a +40°C ≤0.0050%/°C -10°C a +50°C |
| Gama de frecuencia | 45… 70Hz |
| La influencia del externo magnetiza el campo | ≤ el 0.07% /0.5mT |
| Base de tiempo | 1-99s |
| Prueba actual | |
|
Modo directo
Gama: 1mA-120A Resolución de pantalla: 6 dígitos válidos Error de medida: ± 0,02% 10mA… 120A del ≤ 1mA del ≤ 0,02% a 0,05% a 10mA |
Modo de la abrazadera
Gama: 10A, 50A, 100A, 300A, 500A, 1000A, 3000A (opcional) Resolución de pantalla: 6 dígitos válidos Error de medida: el ≤0.2% |
| Prueba del voltaje | |
| Gama | 1V….576V |
| Resolución de pantalla | 6 dígitos válidos |
| Error de medida |
± 0,02% del ≤ (30V… 560V)
|
Medida de la carga |
|
| Gama del voltaje | 0V… 5V |
| Gama de la exhibición | 0.000mv… 5.000v |
| Error de medida | ± el 1.0% del ≤ |
| Medida de poder (activo, reactivo, evidente) | |||
| Error: el ≤0.02% (40V~576V, 10mA~120A, PF≥0.5, onda armónica de las épocas 2-21) | |||
| Medida de DC | |||
| Gama | 0 ..... ± 20 mA | 0V… ± 10V | |
| error | E <> | E <> | |
| Gama de la exhibición | 0,00 mA… 20,00 mA | 0.000V….10.000V | |
| Error de medida de la energía | |||
|
Activo y evidente: 0,02% (modo directo) y 0,2% (modo de la abrazadera) Reactivo: 0,04% (modo directo) y 0,4% (modo de la abrazadera) |
|||
| Medida del factor de poder | |||
| Error | ± 0,0002 del ≤ de E | ||
| Gama de la exhibición | -1,00000….+ 1,00000 | ||
| Resolución | 0,010 | ||
| Medida de la frecuencia | |||
| Error | ±0.005%RD | ||
| Gama | 40-70HZ | ||
| Gama de la exhibición | 40.0000HZ a 69.9990HZ | ||
| Medida contenta armónica | |||
| Épocas | 2 – 51times | ||
| Error | EL ±10%RD±0.1% | ||
Características
1) Puede ser utilizado como metro estándar en el laboratorio; también puede ser utilizado como metro portátil de la referencia en
obras para probar el metro de la energía.
2) Error de la prueba de la poder de diversos metros electromechnical o electrónicos solos o trifásicos, de metros del HT y del LT.
3) Exhibición grande del LCD y con la pantalla táctil para actuar y para fijar parámetros
4) Puede hacer el ratio del CT y la prueba de la carga, la prueba del dial, la prueba de la demanda y la prueba de carga de la pinta
5) El ratio de CT/PT puede ser múltiple con constante del metro al hacer la prueba del dial
6) Opcional para la medida de DC para la prueba del transductor. .etc
7) Puede medir la estabilidad del voltaje, de la corriente, del poder, de la asimetría del voltaje y de la amplitud actual adentro
circuitos trifásicos, desequilibrio del voltaje y actual en los circuitos trifásicos, asimetría de la fase.
8) Con tres puertos para que pulsos hagan salir y entren
9) Puede analizar los armónicos del voltaje y de la corriente, 2-51 veces
10) Con la función del almacenamiento, puede almacenar más que expedientes de la prueba 500pcs
11) Con el puerto de RS232 y de USB a la comunicación con el ordenador
12) Puede exhibir el diagrama del vector, forma de onda, análisis armónico, cálculo de la distorsión, espectro de la frecuencia,
amplitud y content&phase del armónico
13) Puede probar e instantáneamente la exhibición:
Energía activa, reactiva y evidente de cada fase y total
Actual, voltaje, frecuencia, ángulo de fase entre el voltaje y corriente
Poder activo de cada fase y total (wave+harmonic básicos)
Poder reactivo de cada fase y total
Poder evidente de cada fase y total
Factor de poder de cada fase y total
Secuencia de fase
Fecha y hora
14) Con voltaje excesivo, sobre la protección actual
15) Peso: 7.5kgs aproximado
Accesorios
Voltaje y cable actual
Cable de la comunicación
Cable eléctrico
La abrazadera una fijada (10A o 100A), 300A, 500A, 1000A o 3000A puede ser opcional….
Sensor óptico
Cable del pulso
Otros accesorios necesarios para terminar la prueba
