Datos del producto:
Pago y Envío Términos:
|
| Clase estándar: | 0,02, 0,05 | Voltaje de salida: | 30-300V |
|---|---|---|---|
| Gama actual: | 1mA-120A | Estabilidad de la salida: | mejor de 0,05% |
| Distorsión de la salida: | <0> | Uso: | laboratorio, obras |
| Resaltar: | equipo de la calibración del metro de la energía 300V 0,05%,equipo de la calibración del metro de la energía 300V |
||

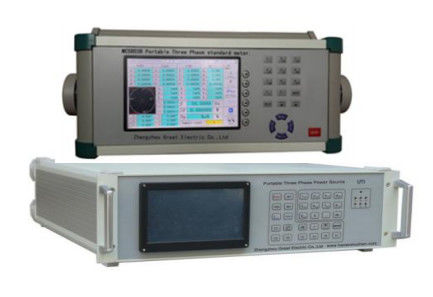

Sistema de prueba trifásico portátil del metro MCSB-UTI
Comprender la parte
1) Metro estándar
2) Phantom Load Power Source
3) Cables de la prueba
4) Sensor óptico
5) Cable de la comunicación
6) Software de la PC
7) Cable eléctrico
Metro estándar
1) Tamaño pequeño y peso
2) Utilizado en laboratorio u obras
3) Trabajo como el metro y calibrador estándar en obras o laboratorio
4) Exhibición del LCD
5) Clase de la exactitud: 0,05 o 0,02 (opcional)
6) Gama de medición: 3* (1V-576V)/3* (1mA-120A)
7) Prueba del poder y de la energía, prueba de la demanda, carga y prueba de ratio, prueba de carga de la pinta, prueba del CT del dial
8) Opcional para la medida de DC para la prueba del transductor
Índice técnico
| Gama de la fuente de tuberías | 45-450V, 45-65Hz |
| Consumo de energía | 20VA máximo |
| Influencia de la fuente de la alimentación externa en resultado de la prueba | el ≤0.005% cuando cambio el 10% |
| Temperatura de trabajo | -10 °C….+50°C |
| Temporeros. Eficacia del Co |
°C +10°C de ≤0.0025%/a +40°C ≤0.0050%/°C -10°C a +50°C |
| Gama de frecuencia | 45… 70Hz |
| La influencia del externo magnetiza el campo | ≤ el 0.07% /0.5mT |
| Base de tiempo | 1-99s |
| Prueba actual | |
|
Modo directo
Gama: 1mA-120A Resolución de pantalla: 6 dígitos válidos Error de medida: ± 0,02% 10mA… 120A del ≤ 1mA del ≤ 0,02% a 0,05% a 10mA |
Modo de la abrazadera
Gama: 10A, 50A, 100A, 300A, 500A, 1000A, 3000A (opcional) Resolución de pantalla: 6 dígitos válidos Error de medida: el ≤0.2% |
| Prueba del voltaje | |
| Gama | 1V….560V |
| Resolución de pantalla | 6 dígitos válidos |
| Error de medida |
± 0,02% del ≤ (30V… 560V)
|
Medida de la carga |
|
| Gama del voltaje | 0V… 5V |
| Gama de la exhibición | 0.000mv… 5.000v |
| Error de medida | ± el 1.0% del ≤ |
| Medida de poder (activo, reactivo, evidente) | |||
| Error: el ≤0.02% (40V~576V, 10mA~120A, PF≥0.5, onda armónica de las épocas 2-21) | |||
| Medida de DC | |||
| Gama | 0 ..... ± 20 mA | 0V… ± 10V | |
| error | E <> | E <> | |
| Gama de la exhibición | 0,00 mA… 20,00 mA | 0.000V….10.000V | |
| Error de medida de la energía | |||
|
Activo y evidente: 0,02% (modo directo) y 0,2% (modo de la abrazadera) Reactivo: 0,04% (modo directo) y 0,4% (modo de la abrazadera) |
|||
| Medida del factor de poder | |||
| Error | ± 0,0002 del ≤ de E | ||
| Gama de la exhibición | -1,00000….+ 1,00000 | ||
| Resolución | 0,010 | ||
| Medida de la frecuencia | |||
| Error | ±0.005%RD | ||
| Gama | 40-70HZ | ||
| Gama de la exhibición | 40.0000HZ a 69.9990HZ | ||
| Medida contenta armónica | |||
| Épocas | 2 – 51times | ||
| Error | EL ±10%RD±0.1% | ||
Fuente de energía estándar
Índice técnico
| Modelo no. | UTI-10 | UTI-100 |
| Descripción | 1mA-12A, clase 0,05 o 0,1 de la exactitud | 1mA-120A, clase 0,05 o 0,1 de la exactitud |
| Voltaje de fuente | CA 85-282V, 47-63HZ | CA 85-282V, 47-63HZ |
| Consumo de energía | 290VA | 450VA |
| Influencia del voltaje auxiliar | el ≤0.005% en la variación del 10% | el ≤0.005% en la variación del 10% |
| Dimensión | 510*600*170m m | 510*600*170m m |
| Peso | 20KG | 27KG |
| Gama de frecuencia | 45-69HZ | 45-69HZ |
| Resolución de la frecuencia | 0.001HZ | 0.001HZ |
| Error de frecuencia | Menos que 0.01HZ | Menos que 0.01HZ |
| Gama del ángulo de fase | 0-359.99° | 0-359.99° |
| Resolución del ángulo de fase | 0.001° | 0.001° |
| Error del ángulo de fase | 0.1° | 0.05° |
| Puerto de comunicación | RS232 | RS232 |
| Gama (P-N) | 30-300V | 30-300V |
| Poder | 3*25VA | 3*30VA |
| Resolución de pantalla | Seis dígitos significativos | Seis dígitos significativos |
| Exactitud de la salida | 0,1% | 0,05% |
| Estabilidad de la salida | Mejor que 0.05%/2min | Mejor que 0.05%/2min |
| Distorsión | Mejor de 0,5% | Mejor de 0,5% |
| Gama | 1mA-12A | 1mA-120A |
| Poder | 3*25VA | 3*30VA |
| Resolución de pantalla | Seis dígitos significativos | Seis dígitos significativos |
| Exactitud de la salida | 0,1% | 0,05% |
| Estabilidad de la salida | Mejor que 0.05%/2min | Mejor que 0.05%/2min |
| Distorsión | Mejor de 0,5% | Mejor de 0,5% |
| Gama de frecuencia fundamental | 45-69HZ | 45-69HZ |
| Gama | 2-31ro épocas | 2-31ro épocas |
| Contenido máximo en voltaje y circuito actual | el 40% | el 40% |
| Poder activo | 0,1% | 0,05% |
| Poder reactivo | 0,2% | 0,1% |
| Poder evidente | 0,1% | 0,05% |
| Factor de poder | 0,1% | 0,05% |
| Voltaje | 0,1% | 0,05% |
| Actual | 0,1% | 0,05% |
| Fase | 0.1° | 0.05° |
Características
1) Puede ser utilizado independientemente o así como el metro estándar
2) Con la selección de modo de la medida es decir 3P3W, 3P4W y 1P2W
3) Fuente de energía (picosegundo): salida 0-360V/phase y 1mA-12A o 120A/phase, o depender del requisito del cliente
4) Amplificador linear
5) Pueden ser el sistema independiente y la salida de cada voltaje y corriente de la fase
6) Ángulo de fase del sistema de la poder independientemente
7) Control automático por el software de la PC
8) Control manual por la pantalla táctil/el telclado numérico
Características de sistema
1) Puede ser utilizado en laboratorio u obras
2) Exhibición grande del LCD, operación de la pantalla táctil
3) Puede probar diversos tipos de metro eletromechanical y electrónico solo y trifásico
4) El error básico del metro de prueba de la poder, prueba del dial, prueba de la demanda, se arrastra prueba, prueba del comienzo, ratio del CT, carga del CT, carga de la pinta,
Medida de DC (opcional)… etc
5) Prueba armónica 2-31 veces (sistema)
6) Puede probar y la exhibición
a. Valor verdadero del RMS del voltaje para cada fase
b. Valor verdadero del RMS del voltaje entre fases
c. Distorsión de armónicos en cada fase y distorsión armónica total
d. Corriente de la fase
e. ángulo de fase entre los voltajes
f. ángulo de fase entre el voltaje y la corriente
g. Poder activo, reactivo y evidente de cada fase
h. Factor de poder total
i. poder activo, reactivo y evidente del total
j. factor de poder instantáneo para cada fase
k. Frecuencia
l. diagrama del vector
m. Análisis y espectro de Hamornic
7) con bastante protección en diseño de circuito
8) software fácil de usar de la PC
