| Producto: | Probador característico del disyuntor | Modelo: | ZSKG-II |
|---|---|---|---|
| Resistencia de aislamiento: | > los 2m Ω | Gama de la medida: | 20,00 M/s |
| gama de cierre de la resistencia: | 50 ~ 2000 Ω | Movimiento del disyuntor del vacío: | 50m m |
| Resaltar: | equipo de prueba del poder 20A,equipo de prueba del poder de los 2m,2000 ohmios del disyuntor de equipo de prueba |
||

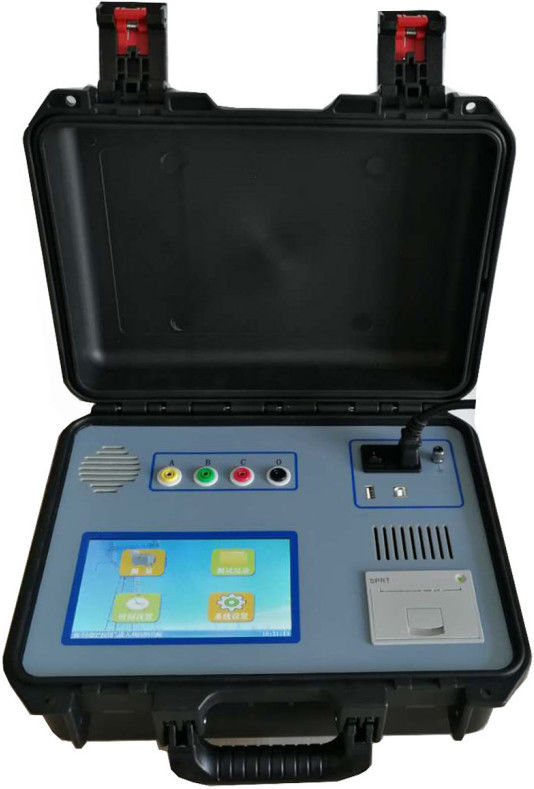

Probador característico ZSKG-II del disyuntor
Funcionamiento
1.1. tiempo
La máquina puede medir la hora inherente de la abertura y de límite de la fractura del metal de 12 maneras, de la misma fase y del mismo tiempo del período. Puede medir el breve periodo de tiempo y ninguna hora actual de abertura cerrada, abriendo proceso de apertura cerrado cerrado y de apertura, la época de despedida cerrada, y la época pre que cambia de la resistencia de cierre para algunos modelos.
1.2. velocidad y movimiento
Esta máquina puede registrar y medir la época de despedida, los tiempos de despedida, el proceso de la despedida y la forma de onda cerrados de la despedida de cada fractura.
1.3. velocidad y movimiento
La máquina puede registrar y calcular la abertura rígida y la velocidad cerrada, la velocidad máxima del velocidad, media, el movimiento total, la distancia de la abertura, la sobreactuación, la amplitud del rebote y la curva característica del movimiento del tiempo.
1.4. corriente y voltaje
Esta máquina puede registrar la abertura/el valor actual de cierre y la forma de onda actual de la apertura/de la bobina cerrada. Puede proporcionar fuente de alimentación ajustable digital de la acción del disyuntor 270V/10A (20a) de dc5 ~. Puede terminar automáticamente la prueba de la acción de la baja tensión del disyuntor y medir el valor del voltaje de la acción del disyuntor.
1.5. resistencia de cierre
Algunos modelos de esta máquina pueden medir 6 valores de cierre de la resistencia de la manera y su tiempo pre que cambia al mismo tiempo.
Parámetros técnicos
2.1. ambiente del uso
| Artículo | Especificación |
| Energía entrada | ± el 10%, ± el 10% de 220 V de 50 herzios |
| Presión atmosférica | 86 ~ 106kpa |
| Temperatura | - 10 ~ ℃ 40 |
| Humedad | derecho del ≤ el 80% |
2.2. funcionamiento de la seguridad
| Artículo | Especificación |
| Resistencia de aislamiento | > los 2m Ω |
| Fuerza dieléctrica |
la fuente de alimentación puede soportar el voltaje de 1.5kV para un minuto. Ninguna descarga disruptiva |
2.3. parámetros básicos
2.3.1. tiempo
Cuando la gama es 250-4000ms, la resolución es 0.1ms y el error es 0.1ms palabra del ± 1. Cuando la gama de medición es 10000-20000ms, la resolución es 1ms y el error es 1ms palabra del ± 1.
| Artículo | Especificación | |
| Cuando la gama es 250-4000ms | resolución | 0.1ms |
| error | 0.1ms palabra del ± 1 | |
| Cuando la gama de medición es 10000-20000ms | resolución | 1ms |
| el error | 1ms palabra del ± 1 | |
2.3.2. velocidad
| Artículo | Especificación |
| gama de la medida | 20,00 M/s |
| resolución | 0,001 M/s |
| error | ± palabra del ± 1 de 0,01 M/s |
2.3.3. actual
| Artículo | Especificación |
| gama de la medida | 20a |
| resolución | 0.01A |
| error | ± 0.1A del 1% |
2.3.4. resistencia de cierre
| Artículo | Especificación |
| gama | 50 ~ 2000 Ω |
| precisión | 0,5% ± 1 Ω DE RDG |
| gama | 2000 ~ 7000 Ω |
| precisión | ± 1Ω del 1% RDG |
| resolución | 1 Ω |
2.3.5. fuente de potencia de salida
| Artículo | Especificación |
| fuente de potencia de salida | DC 5 ~ 270V 20A ajustable digital (operación instantánea) |
2.3.6. movimiento
| Tipo del interruptor | Gama (milímetros) | Resolución (milímetros) | Error |
| Disyuntor del vacío | 50 |
0,1 |
palabra del ± 1 del 1% |
| Disyuntor SF6 | 300 | ||
| Disyuntor bajo del aceite | 1000 |
