Datos del producto:
Pago y Envío Términos:
|
| Uso: | El probar en práctica | Función de prueba: | Ratio, error del ratio, error de fase, polaridad… etc |
|---|---|---|---|
| Exactitud: | 0,05% (prueba de ratio) | Gama de prueba de ratio: | 1-40000 |
| Dimensión: | 367*292*150m m | Peso: | <8kgs> |
| Resaltar: | 0.05 Class Transformer Ratio Tester,05 probadores del ratio del transformador de la clase,Probador del ratio del transformador para el campo |
||

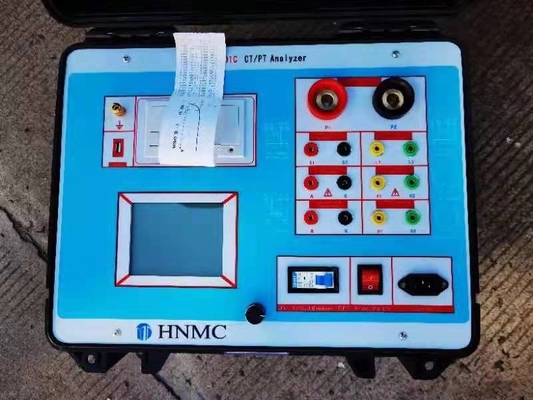

Equipo de prueba portátil del CT pinta MCVT-01D
Major Technical Parameters
| Major Technical Parameters | |
| Fuente de alimentación operativa: | AC220V±20V, 50~60Hz |
| Forma de onda de la salida de la fuente de alimentación del equipo: | Onda sinusoidal |
| Solo voltaje de salida de la máquina de la característica de la excitación: | 0~2500V |
| Sistema actual de la excitación: | 0~20 A |
| Sola corriente del rendimiento de la máquina de la prueba de ratio de la transformación | 0~600 A |
| Gama de la medida del ratio del CT | 5~25000A/5A (5000A/1A) |
| Gama de la medida del ratio de la pinta | 1~500KV |
| Gama de la carga | 5~500VA |
| Gama de la medida de la resistencia | 0.1~300Ω |
| Error: | el ≤0.5% (0.3%*Reading+0.2%*Range) |
| Temperatura de funcionamiento: | - 10℃~+40℃ |
| Humedad relativa: | EL <90RH% |
| Altitud | ≤1000m |
| Dimensión total (Length×Width×Height): | 450 *350 * 350 (milímetros) |
| Peso: | ≤28 kilogramo |
Características
1. Prueba del CT
Característica de la excitación (VA)
Prueba de ratio
Prueba de la polaridad
Prueba de resistencia del enrrollamiento secundario
Prueba secundaria de la carga
Error del ratio
Prueba del error de fase
2. Prueba de la pinta (tipo electromágnetico)
Característica de la excitación (VA)
Prueba de ratio
Prueba de la polaridad
Prueba de resistencia del enrrollamiento secundario
Prueba secundaria de la carga
Prueba del error de fase
3. Proporcione automáticamente los parámetros de CT&PT incluyendo curva del voltaje del punto de la rodilla/del error actual, del 10% y del 5%,
ALF (factor) del límite de la exactitud, FS (factor) de la seguridad del instrumento, constante de tiempo secundario (Ts), remanencia
coeficiente (Kr), inductancia saturada, y etc…
4. Adopte el principio de baja fricción de la prueba del método y puede realizar la prueba del CT con el punto de la rodilla hasta 30KV
5. Prueba de la entrada del CT
6. Adopte el método popular de la onda cuadrada y puede conseguir una curva más perfecta de la excitación
7. El espacio de almacenamiento grande puede asegurar el ahorro de más de 100000 datos de prueba.
8. Genere directamente el informe de Excel después de acabar la prueba, también puede directamente impresora
9. Operación simple: prueba de resistencia de enrrollamiento del CT del final de la uno-llave y prueba de la prueba y de ratio de la excitación y prueba de la polaridad;
excepto prueba de la carga, otras pruebas todas adoptar el mismo cableado
