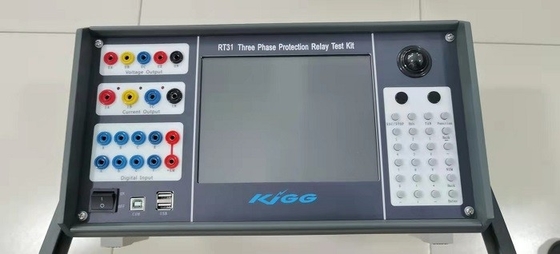

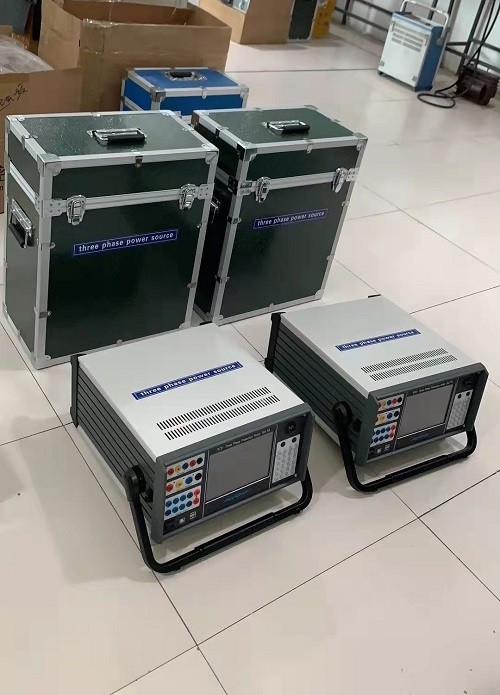

0,5 exhibiciones trifásicas tetrafásicas del LCD del equipo de prueba de la retransmisión de protección de la PC integrada de la clase |
Datos del producto:
Pago y Envío Términos:
|
Gama del voltaje: | 4* (0-120V) | Gama actual: | 3* (0-40A) |
---|---|---|---|
Exactitud de la salida: | 0,5% | EXHIBICIÓN: | LCD |
Voltaje: | 4 canales | Actual: | 3 canales |
Resaltar: | Equipo de prueba trifásico de la retransmisión de protección,En el equipo de prueba construido de la retransmisión de protección de la PC,Equipo de prueba de la retransmisión de protección del LCD |
Voltaje de 4 fases y equipo de prueba de la retransmisión de protección de la salida actual de 3 fases con aparato de lectura de la falta
Prueba principal del voltaje de 4 fases y de la salida actual de 3 fases,
PRUEBA 1.AC
PRUEBA 2.DC
prueba de la superposición 3.Harmonic
prueba de la frecuencia 4.High-Low
prueba de la dirección 5.Power y de la impedancia
prueba 6.Synchronization
prueba del grupo 7.Full
8.Distance y protección cero de la secuencia
9.Characteristic de la impedancia
protección 10.Differential
armónico 11.Differential
prueba 12.Comprehensive de la línea protección de microordenador de 6-35 kilovoltio
estudio 13.Fault
Índice técnico del voltaje de 4 fases y de la salida actual de 3 fases,
Fuente actual de la CA | |
Exactitud de la salida | 0,5% |
Gama de la salida | 3* (0-40A); 0-120A (tres fases paralelamente) |
Corriente de la fase que puede conseguir 10A de trabajo de largo tiempo | |
Máximo de potencia de salida de corriente de la fase: 420VA | |
Máximo de potencia de salida de corriente trifásica paralelamente: 900VA | |
Hora laborable permitida (cuando corriente trifásica paralelamente para conseguir salida máxima): 10s | |
Gama de la frecuencia (onda básica) | 20-1000Hz |
Tiempos de los armónicos | 1-20 veces |
Fuente actual de DC | |
Exactitud de la salida | 0,5% |
Salida actual | 0-+/-10A por fase; 0-+/-30A (trifásico paralelamente) |
Salida del voltaje de la carga máxima | 20V |
Exactitud de la salida | 0,5% |
Salida del voltaje de la fase | 4* (0-120V) |
Línea salida del voltaje | 0-240V |
Voltaje de la fase/línea voltaje de potencia de salida | 80VA/100VA |
Gama de la frecuencia (onda básica) | 20-1000H |
Armónicos | 1-20 veces |
Fuente del voltaje de DC | |
Exactitud de la salida | 0,5% |
Amplitud de la salida del voltaje de la fase | 0-+/-160V |
Línea amplitud de la salida del voltaje | 0-+/-320V |
Voltaje de la fase/línea voltaje de potencia de salida | 70VA/140VA |
Dimensión | 400*300*180m m |
Peso | 20KG aproximado |
Fuente de alimentación | CA el 220V±10%, 50/60Hz |
Temperatura ambiente | -10℃ ~ +50℃ |
Señal de interruptor y medida del tiempo
Entrada de señal de interruptor |
7circuits |
Contacto ocioso: 1~20mA, 24V Acceso potencial del contacto: “0": 0~ +6V; “1": +11 V~ +250V |
Salida de la señal de interruptor | 2 pares | DC: 220V/0.2A; CA: 220V/0.5A |
Medida del tiempo |
Gama de prueba: 0.1ms ~ 9999s, exactitud 0.1mS Gama de la medida: 0.1ms ~ 9999s Exactitud de la medida: 0.1mS |
Microordenador del procesador de señal numérica
El procesador que controla digital de alta velocidad se adopta como la base de la salida del probador. la aritmética de precisión doble de 32 pedazos se emplea en el software, a través del cual las formas de onda arbitrarias de la alto-exactitud de cada fase pueden ser producidas. Puesto que se adopta la estructura integrante, la estructura del probador se pone compacto. La distancia de la transmisión de datos es corta con la estructura apretada, que superan el problema de menos puntos de la salida de la forma de onda debido a la línea communicational de los datos largos y a la banda de frecuencia estrecha al usar el regulador de la prueba controlado directamente por la PC.
