Datos del producto:
Pago y Envío Términos:
|
| Exactitud: | 0,02 | Voltaje: | hasta 35kv |
|---|---|---|---|
| La carga del CT valoró: | 1A, 5A | Actual: | hasta 3150A |
| Capacidad clasificada del banco de pruebas: | 10KVA | Accracy estándar del CT: | 0,02% o mejor |
Sistema de prueba de la exactitud de HES-10 CT y de la pinta

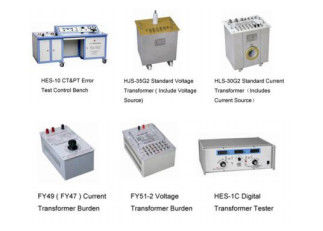

Configuración de sistema
Descripción de la función principal
| Nombre de producto | Función principal |
| Probador del transformador de HES-1C Digitaces | Medida el error del ratio y error de fase del CT y de la pinta |
| Carga del transformador corriente FY49 | La carga secundaria del CT |
| Transformador corriente estándar HLS-30G2 | Prueba patrón del CT y proporcionar fuente actual |
| Carga del transformador del voltaje FY95 | La carga secundaria de la pinta |
| Transformador estándar del voltaje HJS-35G2 | Prueba patrón de la pinta y proporcionar fuente del voltaje |
| Banco de prueba de HES-10 CT&PT | Para proporcionar el poder de prueba del CT&PT, de la función de control, de la desmagnetización del CT, del etc. |
Parámetros técnicos del producto
Banco de prueba de HES-10 CT&PT
| Voltaje entrado | CA 220V 50Hz o 60HZ monofásico |
| Voltaje de salida | CA 0-250V |
| Capacidad clasificada | 10kVA |
| Manera de regla | ajuste aproximado y ajuste fino |
| Manera del ajuste | Ajuste manual |
| Función de la desmagnetización | proporcione la “desmagnetización de circuito abierto”, “desmagnetización a circuito cerrado”, “medida del error” |
| Funciones de la protección | proporcione sobre la protección actual |
| El equipo puede ser instalación y colocado | Carga del transformador corriente del FY, la carga del transformador del voltaje del FY, el probador del transformador de HES-1C Digitaces, la otra función de control etc. |
Probador del transformador de HES-1C Digitaces
| Rate Current y voltaje |
5A, 1A, 110V, 110/√3V, 100/√3V, 1003V etc (El voltaje clasificado 10 valoró actual y 15 del total) |
| Gama de medición |
Gama de error del ratio: el ±0.0001% ~ el ±19.99% (tres posiciones: 0,1999%, 1,999%, 19,99%). Resolución mínima: 0,0001%
Gama de error de fase: ±0.01 ' ~ ±900 ' (tres posiciones: 9,00', 90,0', 900'). Resolución mínima: 0,01'
Gama de la impedancia: 0.001Ω~ 19.99Ω. Resolución mínima: 0.001Ω
Entrada: 0,001 ms ~ ms 19,99. Resolución mínima: 0,001 ms |
| Exactitud del voltaje y de la exhibición actual |
Exactitud: el ±1% Gama de la exhibición: 0-199,9% |
| La impedancia secundaria del transformador corriente estándar conectado con el probador | ≤ 0.11Ω (cosφ = 1) |
| La impedancia secundaria del transformador corriente probado conectado con el probador | ≈ 0.003Ω (cosφ = 1) |
| Cargamento del transformador estándar del voltaje conectado con el probador | ≈ 0 |
| Corriente y voltaje de la exhibición de la polaridad | < 30=""> |
| Consumo de energía | < 20VA=""> |
| Rate Frequency | 50Hz o 60HZ |
Transformador corriente estándar HLS-30G2 (incluya la fuente actual)
| Corriente primaria clasificada (A) |
5,7.5, 10,15,20,25,30,40,50,60,75,80,100,120,150,160,200,250,300,315,400,500, 600,630,750,800,1000,1200,1250,1500,1600,2000,2500,3000,3150 o más opcionales |
| Corriente secundaria clasificada | 5A, 1A |
| Calss de la exactitud | 0,02% o clase de una exactitud más alta |
| Carga secundaria clasificada | 0,2 ohmios |
| Frecuencia | 50Hz o 60HZ |
| Rango de operación | el 1%--120% |
| Capacidad de la fuente actual | 10kVA |
Carga del transformador corriente FY49
| Corriente clasificada | 5A o 1A (opcionales) |
| Rango de operación | el 1%--120% |
| Carga clasificada (VA) |
cosФ = 0,8: 2,5, 3,75, 5, 6,25, 7,5, 10, 12,5, 15, 20, 25,30, 40, 50, 60 VA o más opciones cosФ = 1,0: 2,5, 3,75, 5, 6,25, 7,5, 10 VA o más opciones |
| Rate Frequency | 50Hz o 60HZ |
| Clase de la exactitud | el ±3% |
Carga del transformador del voltaje FY95
| Voltaje clasificado | 100V, 100/√3V o más optionals |
| Gama de la operación | el 20%--120% |
| Carga clasificada | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA (carga total: 158,75 VA) o más opción |
| Error fundamental | el ±3% |
| Factor de poder | COSФ=0.8 |
| Rate Frequency | 50Hz o 60Hz |
Transformador estándar del voltaje HJS-35G3 (incluya la fuente del voltaje)
| Voltaje primario clasificado | 6kV, 10kV, 15kV, 22kV, 35kV o más opción |
| Voltaje secundario clasificado | 100V, 100/√3V, 110V, 110/√3V, o más opción |
| Clase de la exactitud | 0,05% o clase de una exactitud más alta |
| Capacidad secundaria | 0.5VA o más opción |
| Factor de poder | cosΦ=1.0 |
| Frecuencia del poder | 50Hz |
| Gama de voltaje de funcionamiento | el 20%--120% |
Cable primario de la prueba del transformador corriente
Configuración del cable:
2000A x 3M x 1set, 1000A x los 5m x 1set
500A x el 1.5m x 2set, 250A x el 1.5m x 2set, 100A x el 1.5m x 2set
