Datos del producto:
Pago y Envío Términos:
|
| Clase: | 0,05 | Gama actual: | hasta 3150A, o más (opcional) |
|---|---|---|---|
| Gama del voltaje: | hasta 35kv | Modo de operación: | Automáticamente por el software de la PC |
| Rango de operación: | 1%-120% | Frecuencia clasificada: | 50/60 herzios |
| Capacidad clasificada del banco de pruebas: | 10KVA | Exactitud estándar del CT: | 0,05% o mejor |
| Resaltar: | Equipo de prueba de 35KV 0,05% CT pinta,Equipo de prueba de 35KV CT pinta |
||
0,05% tipos banco de pruebas HES-10 del banco del estándar del equipo de prueba del CT pinta

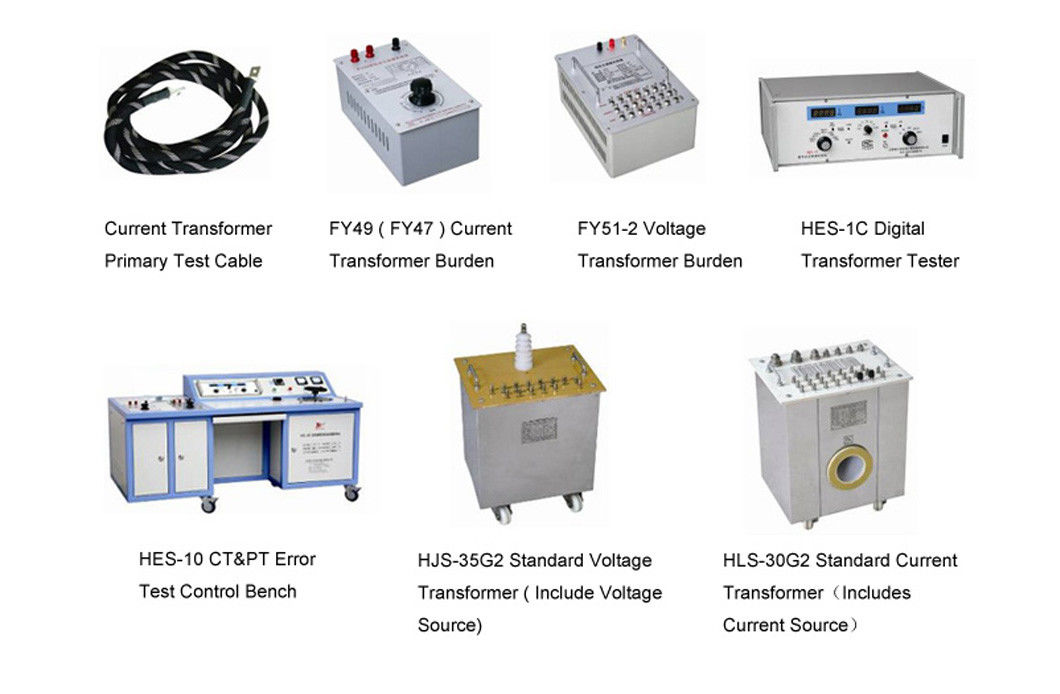

Configuración de sistema:
1) Banco de pruebas de HES-10 CT&PT
2) Probador del transformador de HES-1C Digitaces
3) Carga del transformador corriente FY49 (5A/1A opcionales)
4) Transformador corriente estándar HLS-30G2 (con fuente actual)
5) Carga del transformador del voltaje FY95 (100V, 100/√3V u otros requisitos del ratio están disponibles)
6) Transformador estándar del voltaje HJS-35G2 (con fuente del voltaje)
7) Cable de prueba primario del transformador corriente
8) Cable de prueba secundario del CT y de la pinta
9) Software de la prueba de la PC
Función principal
Prueba del error del ángulo del error y de fase del ratio del CT y de la pinta
Parámetro y características técnicos
Banco de pruebas de HES-10 CT&PT
| Voltaje entrado | CA 220+/-10% 50HZ, monofásico |
| Voltaje de salida | CA 0-250V |
| Capacidad clasificada | 10KVA |
| Método del ajuste | Ajuste manual, grueso y fino |
| “Desmagnetización de circuito abierto”, “desmagnetización a circuito cerrado”, “medida del error” | |
| Sobre la protección actual | |
| El equipo puede ser instalación y colocado: Carga del transformador corriente del FY, la carga del transformador del voltaje del FY, el probador del transformador de HES-1C Digitaces, la otra función de control etc | |
Probador del transformador de HES-1C Digitaces
| &voltage actual clasificado | 5A, 1A, 110V, 110/√3V, 100/√3V, 100/3V etc |
| Gama de medición | |
| Error del ratio | el ±0.0001% ~ el ±19.99% (tres posiciones: 0,1999%, 1,999%, 19,99%). Resolución mínima: 0,0001%. |
| Error de fase | ±0.01 ' ~ ±900 ' (tres posiciones: 9,00', 90,0', 900'). Resolución mínima: 0,01' |
| Impedancia | 0.001Ω~ 19.99Ω. Resolución mínima: 0.001Ω |
| Entrada | 0,001 ms ~ 19.99ms. Resolución mínima: 0,001 ms |
| Consumo de energía | < 20VA=""> |
| Frecuencia clasificada | 50 o 60HZ |
Transformador corriente estándar HLS-30G2 con el generador actual
| (a) actual primario clasificado | 5, 7,5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 150, 160, 200, 250.300, 315, 400, 500, 600, 630, 750, 800, 1000, 1200, 1250, 1500, 1600, 2000, 2500, 3000, 3150….o más (opcional) |
| Corriente secundaria clasificada | 5A, 1A |
| Clase de la exactitud | 0,05% o más alto |
| Carga secundaria clasificada | 0,2 ohmios |
| Frecuencia | 50HZ |
| Rango de operación | el 1% - 120% |
| Capacidad actual de la fuente | 10kVA o más |
Carga del transformador corriente FY49
| Corriente clasificada | 5A o 1A (opcionales) |
| Rango de operación | el 1%--120% |
| Carga clasificada (VA) |
CosФ = 0,8: 2,5, 3,75, 5, 6,25, 7,5, 10, 12,5, 15, 20, 25, 30, 40, 50, 60 VA o más opciones CosФ = 1,0: 2,5, 3,75, 5, 6,25, 7,5, 10 VA o más opciones |
| Rate Frequency | 50Hz |
| Clase de la exactitud | el ±3% |
Carga del transformador del voltaje FY95
| Voltaje clasificado | 100V, 100/√3V o más opciones |
| Gama de la operación | el 20%--120% |
| Carga clasificada | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA (carga total: 158,75 VA) o más opción |
| Error fundamental | el ±3% |
| Factor de poder | COSФ=0.8 |
| Frecuencia clasificada | 50Hz |
Transformador estándar del voltaje HJS-35G3 con el generador del voltaje
| Voltaje primario clasificado | 6kV, 10kV, 15kV, 22kV, 35kV o más opción |
| Voltaje secundario clasificado | 100V, 100/√3V, 110V, 110/√3V, o más opción |
| Clase de la exactitud | 0,05% o clase de una exactitud más alta |
| Capacidad secundaria | 0.5VA o más opción |
| Factor de poder | cosΦ=1.0 |
| Frecuencia del poder | 50HZ |
| Gama de voltaje de funcionamiento | el 20%--120% |
| Cable primario de la prueba del transformador corriente |
2000A x 3M x 1set, 1000A x los 5m x 1set 500A x el 1.5m x 2set, 250A x el 1.5m x 2set, 100A x el 1.5m x 2set |
| Cable secundario de la prueba del CT pinta | Proporcionado |
