Datos del producto:
Pago y Envío Términos:
|
| Salida actual: | 3* (0-40A) | Salida del voltaje: | 4* (0-120V) |
|---|---|---|---|
| Exactitud: | 0,2% | Voltaje de DC: | 0-+/-160V/+/-320V |
| Resaltar: | equipo trifásico de la prueba de la retransmisión 40A,0.2% Three Phase Relay Test Kit,2% equipos trifásicos de la prueba de la retransmisión |
||

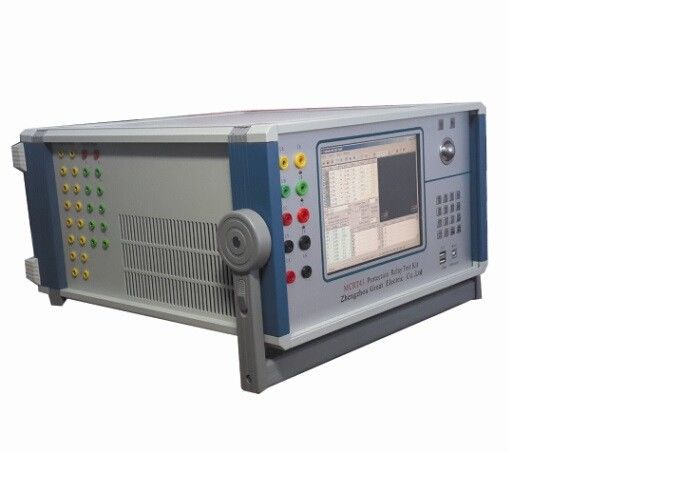

Equipo MCRT43 de la prueba de la retransmisión de protección
Funciones principales
1) El voltaje de cuatro fases y la salida actual de tres fases, pueden probar diverso de la retransmisión de protección
2) Operación conveniente usando ratón y la pantalla LCD grande.
3) Capaz de probar las diversos retransmisiones y dispositivos de protecciones del microordenador
4) También capaz de simular diversos transeúntes complicados, faltas permanent&transformative a
haga la prueba completa del grupo
5) Manera de dos operaciones: ordenador integrado (actuado por el ratón) y por la PC externa, capaz de probar diverso
retransmisiones por el software, el diagrama del vector de la demostración y la forma de onda de la falta, entonces salvo expedientes de la prueba e impreso.
6) Función fuerte del software:
Capaz de terminar la diversa prueba complicada, tal como prueba diferenciada trifásica,
la línea prueba del re-cierre de la protección y etc…, y puede probar y explorar la diversa protección valoró valor;
puede conseguir aparato de lectura de la falta y expedientes el ahorro en tiempo real de la prueba, mostrando el diagrama del vector y la impresión hacia fuera.
7) exhibición grande del LCD (800*600)
8) adopta la estructura de enfriamiento razonable, y el diversos interior de las protecciones y función del suave-principio,
9) con uno mismo-diagnostica y entrelaza la función.
Índice técnico
| Fuente actual de la CA | |
| Exactitud de la salida | 0,2% |
| Gama de la salida | 3* (0-40A); 0-120A (tres fases paralelamente) |
| Corriente de la fase que puede conseguir 10A de trabajo de largo tiempo | |
| Máximo de potencia de salida de corriente de la fase: 420VA | |
| Máximo de potencia de salida de corriente trifásica paralelamente: 900VA | |
| Hora laborable permitida (cuando corriente trifásica paralelamente para conseguir salida máxima): 10s | |
| Gama de la frecuencia (onda básica) | 20-1000Hz |
| Tiempos de los armónicos | 1-20 veces |
| Fuente actual de DC | |
| Exactitud de la salida | 0,2% |
| Salida actual | 0-+/-10A por fase; 0-+/-30A (trifásico paralelamente) |
| Salida del voltaje de la carga máxima | 20V |
| Exactitud de la salida | 0,2% |
| Fuente del voltaje ca | |
| Salida del voltaje de la fase | 4* (0-120V) |
| Línea salida del voltaje | 0-240V |
| Voltaje de la fase/línea voltaje de potencia de salida | 80VA/100VA |
| Gama de la frecuencia (onda básica) | 20-1000Hz |
| Armónicos | 1-20 veces |
| Fuente del voltaje de DC | |
| Exactitud de la salida | 0,2% |
| Amplitud de la salida del voltaje de la fase | 0-+/-160V |
| Línea amplitud de la salida del voltaje | 0-+/-320V |
| Voltaje de la fase/línea voltaje de potencia de salida | 70VA/140VA |
| Dimensión | 400*300*180m m |
| Peso | 18KG aproximado |
| Fuente de alimentación | CA el 220V±10%, 50/60Hz |
| Temperatura ambiente | -10℃ ~ +50℃ |
Señal de interruptor y medida del tiempo
| Entrada de señal de interruptor |
10circuits |
Contacto ocioso: 1~20mA, 24V Acceso potencial del contacto: “0": 0~ +6V; “1": +11 V~ +250V |
| Salida de la señal de interruptor | 8 pares | DC: 220V/0.2A; CA: 220V/0.5A |
| Medida del tiempo |
Gama de prueba: 0.1ms ~ 9999s, exactitud 0.1mS Gama de la medida: 0.1ms ~ 9999s Exactitud de la medida: 0.1mS |
|
