Datos del producto:
Pago y Envío Términos:
|
| pruebe la distancia: | LOS 30KM | Pruebe la profundidad: | 2-10m |
|---|---|---|---|
| Medir la precisión: | el 1% | Voltaje aplicable: | hasta 32KV |
| Resaltar: | Equipo de prueba de alto voltaje 32KV,Equipo de prueba de alto voltaje del 1%,los 10m telegrafían la máquina del localizador de la falta |
||
Sistema de localización de falta del cable de 0-8KV 0-16KV 0-32KV
I. Function
Detecte las faltas principales del aislamiento de los cables de transmisión de la clase del voltaje encima de to32kV; calibre la longitud de cable; exactamente
detecte la dirección y la profundidad del entierro del cable.

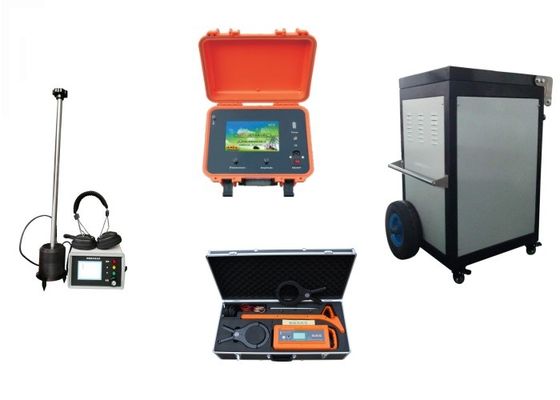

II. configuración
| Sistema de localización de falta del cable | Nombre | Modelo | QTY |
| TDR | XHGG501C | 1 | |
| Indicador del Pin | XHDD503K | 1 | |
| Trazalíneas de la ruta de cable | XHGX507 | 1 | |
| Generador de alto voltaje | XHHV532-4C | 1 |
III. datos técnicos principales
1) Sistema operativo Windows, modo de operación del tacto, dirección en línea experta inalámbrica, cable científico
gestión, generación de informe en tiempo real; 10 análisis de la superposición de la descarga disruptiva del pulso 10; operación incorporada
las instrucciones, datos del cable, midieron casos.
2) Función de sistema: medida de la distancia de la falta, ubicación del punto de la falta, prueba de velocidad de la propagación, trayectoria del cable
búsqueda, detección enterrada de la profundidad, etc.
3) Métodos de prueba: pulso de baja tensión, método de la descarga disruptiva, método audio, sincronización acústico-magnética
método, método del valle, método máximo, método de la inducción electromágnetica, etc.;
4) Control de exhibición: Probador de destello: control de la uno-máquina del industrial-grado de 8 pulgadas, corriente continua incorporada de 12V/7Ah
la fuente, puede trabajar continuamente por 8 horas; otro es controlado por el microordenador monopastilla,
exhibición de la tabla del indicador;
| Gama de prueba | |
| distancia de la prueba | los 30km |
| profundidad de la detección | 2-10m |
| Exactitud de la medida | |
| error de medida áspero | ±10m (valor absoluto) o el 1% |
| Frecuencia de muestreo | 100MHz |
| resolución mínima | los 0.5m (100m/us) |
| Método de muestreo: | El muestreo continuo completamente automático, nunca falta cualquier sola forma de onda de la descarga |
| Pulso de la baja tensión | Anchura: amplitud 0.1uS y 2uS: 100Vpp |
| De potencia de salida | poder de la trayectoria: 10W, poder del impacto: 0 ~ 200W |
| Alto voltaje del impacto | 0~8KV 0~16KV 0~32KV |
| Cortocircuite actual | 0 ~ 320mA |
| Quemadura con poder | 0 ~ 2450J |
IV. introducción de cada parte
1. TDR
Introducción
Sistema operativo Windows, modo de operación del tacto, dirección en línea experta inalámbrica, cable científico
gestión, generación de informe en tiempo real; 10 análisis de la superposición de la onda de la descarga disruptiva del pulso 10; incorporado
instrucciones de la operación, datos del cable, casos medidos, etc.;
Con el alcance, medida de la velocidad, gestión de cable y otro
Funciones
frecuencia de muestreo 100MHz, resolución mínima los 0.5m (100m/us)
El muestreo continuo completamente automático, nunca falta cualquier forma de onda de la descarga;
Método de prueba: método de la descarga disruptiva, método del pulso de la presión baja, método de análisis múltiple de forma de onda
Especificaciones principales:
| Amplitud de pulso | 100Vpp |
| Anchura de pulso | 0.1uS y 2uS |
| Distancia de medición | Smax: los 30km |
| Smin: el 15m | |
| Error de medida | error absoluto de la medida áspera: ±10m |
| error relativo de la medida gruesa: el ±1% (DL/T849.1-2004 especifica no más que el ± (el 1% L + 20) m dónde: L es la longitud de cable) | |
| Modo de la fuente de alimentación | la fuente de corriente continua incorporada de 12V/7Ah, puede trabajar continuamente para 6 horas o la fuente de alimentación externa de la CA 220V 50Hz |
2. PinpointerMC-33
Uso: Trabajo con el generador de alto voltaje para determinar la ubicación exacta del punto de la falta, es decir,
para terminar la tarea de colocación exacta dentro de la gama áspera de la medida del punto de la falta del cable.
Consista en:
Ordenador central, sensor síncrono acústico y electromágnetico, auricular antiruido y cargador
Función y índice
1) las ondas acústicas y las ondas electromagnéticas generadas cuando se descarga el punto de la falta pueden ser
recibió síncrono para determinar la posición del punto de la falta del cable.
2) función de punta síncrona acústica y magnética
Banda de la señal acústica: frecuencia central 400Hz, profundidad de la banda: 200Hz
Señal: 80dB
Exactitud de punta: los 0.1m
3) Fuente de alimentación
Batería: batería de litio integrada, voltaje nominal: 7.4V, capacidad: 3000AH
Consumo: 300mA, trabajan continuamente horas del tiempo >9
4) exhibición: 320 X 240 LCD
5) Condición del trabajo: temperatura: -10℃-40℃, humedad: 5-90%RH, latitud<4500m>
Trazalíneas de la ruta de cable
Uso: El metro de la trayectoria del cable es un instrumento especial para exactamente detectar la posición y la profundidad de enterrado
cable en cierta gama; la detección de la trayectoria es terminada por el receptor de la señal del generador y de la trayectoria de señal de la trayectoria
(metro del punto fijo de la falta del cable); La cooperación entre las dos aplicaciones la operación de localizar exactamente
la trayectoria del cable dentro del cable aproximado que integra la gama.
Composición principal
La detección de la trayectoria se compone principalmente del generador y del receptor de señal de la trayectoria
Ponga en un índice el parámetro
| Receptor | ||
| Frecuencia del trabajo |
De baja fricción (815hz), de frecuencia media (8kHz), de alta frecuencia (33kHz), radiofrecuencia (83Khz), 50Hz
|
|
| Modo aéreo |
valle de la onda (modo cero), método máximo de la onda (modo máximo), método del voltaje del paso y afianzar el método con abrazadera actual (capítulo de A) |
|
| Modo de trabajo | continúe la señal de la onda cuadrada | |
| Fuerza de señal | carta de la escalera, gama digital 0-999 | |
| Control de ganancia | ajuste manual, rango dinámico: 100dB | |
| Detecte la profundidad | profundidad máxima >5m | |
| El máximo detecta distancia | los 30km | |
| Medida de la profundidad | el máximo detecta los 10m | |
| Exactitud: de baja fricción | frecuencia del radia del ± (1-5) %≤2.5m: ± (5-12) %≤2.5m | |
| generador de señal de la trayectoria | ||
| Frecuencia del trabajo |
de baja fricción (815hz), de frecuencia media (8kHz), de alta frecuencia (33kHz), radiofrecuencia (83Khz)
|
|
| Modo del trabajo |
directo-conexión, método de acoplamiento (método) de la abrazadera, método de la inducción |
|
| carga | 5 Ω-3000 Ω | |
| Exhibición de la impedancia | 5 dígitos | |
| sobrecalentamiento y desbordamiento | protección automática | |
| salida de poder | bajo, medio y alto | |
4. generador de alto voltaje
El dispositivo integra una fuente de alto voltaje de DC, un condensador del almacenamiento, un dispositivo de la bola de la descarga, un automático
dispositivo de la descarga, y un probador de la falta del cable en un carro-tipo instrumento experimental de gama alta. El dispositivo
soluciona totalmente los problemas de la conveniencia, de la movilidad, de la seguridad y de la confiabilidad del dispositivo experimental tradicional.
El instrumento adopta componentes electrónicos de alto voltaje de alta precisión, de la alto-estabilidad y de alta frecuencia especiales
tecnología de alto voltaje para hacer la estructura entera simple. Para preservar el hábito de usar el transformador
y la caja de funcionamiento para generar el alto voltaje de DC, el generador de pulso adopta la operación humanizada del diseño
el modo e integra el diseño de circuito confiable micro. Seguro y confiable, visualmente intuitivo. Afecte realmente el impacto
de no malo, pero también tiene impacto que mide el tiempo automático, impacto manual y resistencia de presión. Es el la mayoría humanizado
tipo equipo de alto voltaje de la carretilla del impacto de DC adentro
Es el producto ideal para nuestra detección de falta del cable de transmisión.
las características de funcionamiento principales:
La salida de pulso de alto voltaje del ★ es uniforme y controlable;
El ★ con una exhibición llana del indicador del doble 1,5 de la corriente y del voltaje, intuitivo y claro, el proceso de la descarga del impacto está claro de un vistazo;
Medida lateral de alto voltaje del voltaje del ★, exacta en tiempo real;
★ con la protección cero del comienzo, seguro y confiable;
El diseño de alto voltaje único de la medida del ★, en el estado de la parada, descargará automáticamente la capacitancia interna del dispositivo;
El ★ el tiempo de descarga se puede seleccionar entre la sincronización y el modo manual;
El ★ con DC soporta la función del voltaje;
El ★ internamente instaló el módulo de alta precisión de la forma de onda del muestreo de la falta del cable de la prueba;
Carretilla fácil de usar del diseño del ★ para el movimiento fácil.
Índice técnico principal:
| Alto voltaje del impacto | 0~8KV 0~16KV 0~32KV opcional |
| Presión parcial de alto voltaje |
exactitud del voltaje de 1,5
|
| Condensador incorporado |
64/16/4μF
|
| Poder de la descarga | 2450J |
| tiempo del impacto | impacto automático por cerca de 5 segundos, tiempo del control manual |
| Poder del impacto | 2KVA |
| Volumen | 580L × 1080H del × 370W |
| Peso | no más que 125KG (4uF) |
| Fuente de alimentación de trabajo | CA el 220V±10% 50Hz±2Hz |
| Temperatura ambiente | -20~+50°C |
