Datos del producto:
Pago y Envío Términos:
|
| Voltaje de la descarga de la prueba: | 100KV, 200KV, etc (opcionales) | Manera del control: | PLC, ordenador industrial |
|---|---|---|---|
| Objeto de prueba: | cables eléctricos, aisladores, transformador de poder, etc | Función de prueba: | Soporte la prueba del voltaje |
| Energía de carga: | 2.5KJ-540KJ (opcional) | Capacidad clasificada de carga del dispositivo de DC: | 2.5KVA-50KVA (opcional) |
| Resaltar: | Equipo de prueba de alto voltaje de 540KJ 200KV,equipo de prueba de alto voltaje de 0.3ohm 540KJ,El impulso 540KJ soporta la prueba del voltaje |
||

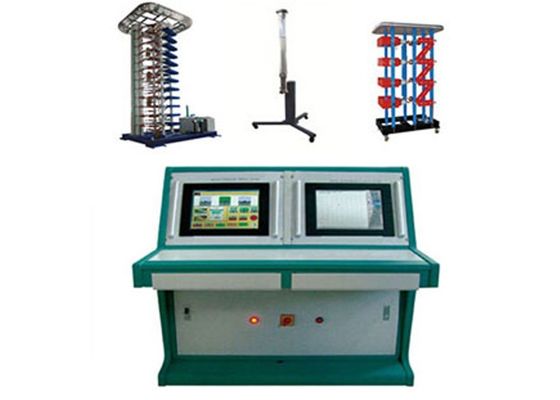

Sistema de prueba del voltaje de impulso del alto voltaje
1. Utilizado para el impulso de aligeramiento de la prueba para soportar el voltaje de cables eléctricos y de accesorios, aisladores,
transformadores de poder, etc…
2. Voltaje de la descarga de la prueba (voltaje de impulso nominal): 100KV, 200KV, etc (opcionales)
3. Control del PLC, ordenador de control industrial, unidad de medida potente del osciloscopio
4. Energía de carga: 2.5kJ-540kJ y para arriba (opcional)
5. Capacidad clasificada del dispositivo de carga de DC: 2.5kVA-50KVA (opcional)
6. Con la función del disparador
Condiciones de la operación
1. altitud: ≤1000m
2. Temperatura del ambiente: -10℃-45℃
3. Humedad relativa: el ≤90%
4. Condiciones de la operación: interior
5. Capacidad de la resistencia del terremoto: nivel 8 en fuerza
6. Poner a tierra resistencia: <0.3Ω
7. Condiciones de la operación: limpio, ningún polvo
Característica
1. Sistema de prueba de impulso: 100kV, serie 200kV (opcional)
2. Nivel voltaico de carga: 100kV-3600kV y para arriba (opcional)
3. Tipo marcos de V y de H de las estructuras para la opción
4. Forma de onda generada incluyendo: Impulso de aligeramiento estándar, interrupción de aligeramiento, transferencia estándar
impulso e impulso que cambia especial, también la onda de impulso de la transferencia de la oscilación y onda escarpada
el cable se genere con el dispositivo apropiado añadido.
5. Alta precisión, conveniencia y confiabilidad
6. 15" LCD, con la medición potente del osciloscopio
7. PLC y control informático industrial, y con software de análisis potente
8. Huecos abiertos/envueltos que encienden el sistema
9. Dispositivo movible del amortiguador de aire
Índice técnico
| Generador | |
| Tensión de carga | 100-3600kV (y para arriba), opcional |
| Energía de carga | 2.5kJ-540kJ (y para arriba), opcional |
| Capacitancia del impulso | 0.0833uF |
| Tensión de carga de la etapa | ±100kV, ±200kV, opcional |
| Forma de onda del voltaje de impulso | |
| Impulso de aligeramiento estándar | 1.2±30%/50±20%uS, oscilación en el pico no es exceder el 5% de amplitud |
| Impulso que cambia estándar | 250±20%/2500±60%uS |
| Impulso de la onda de la interrupción e impulso especial de la forma de onda | |
| Eficacia del generador | |
| Impulso de aligeramiento (ninguna carga) | el ≥90% |
| Impulso que cambia (en la carga de 3000pF) | el ≤70% |
| Dispositivo de carga de DC (la regulación de voltaje de Forthyristor, regulación de voltaje de auto-carga el voltaje que cambia con tiempo será indicada) | |
| Tensión de carga | 0-200kV |
| Transformador impregnado de aceite (con la pila del silicio del rectificador interior) | 50-100kV/380V/2.5-50KVA (opcional) |
| Divisor de la resistencia de DC | 100kV, 200MW |
Sistema abierto/envuelto de la leña del hueco: auto/manual y advertencia
De control de operaciones: manual y automático
