Datos del producto:
Pago y Envío Términos:
|
| Uso: | Laboratorio | Objeto de prueba: | VCB, cable de transmisión, otros equipos, etc |
|---|---|---|---|
| Voltaje de la salida nominal: | 0-250V | Corriente de salida nominal: | 0-4.5A |
| Salida del transformador: | AC55KV/DC70KV | Exactitud de la salida: | +/--2,5% |
| Resaltar: | 2,5% prueba de alto voltaje de la CA,Prueba de alto voltaje de la CA del laboratorio |
||

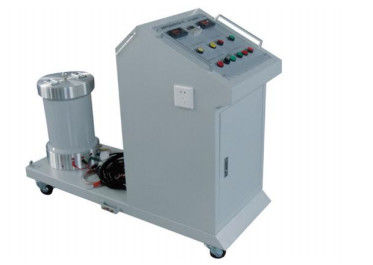

Sistema de prueba del alto voltaje AC/DC JTGN-55/70
Equipo de la prueba de la pantalla LED AC/DC del equipo de prueba de alto voltaje AC/DC 55KV/70KV
1) Utilizado para la fuerza dieléctrica de la prueba del aislamiento en disyuntor del vacío, cable de transmisión y otros equipos
2) La prueba de la CA soporta voltaje en el equipo del alto voltaje
3) Exactitud de la salida: el ±2.5%
4) Salida nominal: 0-250V/0-4.5A, 1KVA, 50HZ
5) Salida nominal del transformador de la prueba: CA 55KV/18mA; DC 70KV/10mA
6) Con el dispositivo de seguridad del Cero-principio
7) Sobre la protección de la corriente y del cortocircuito
Características
1) Puede probar la fuerza dieléctrica del aislamiento en el disyuntor del vacío, el cable de transmisión y el otro equipo
2) Puede realizar la prueba de la CA soportan voltaje en el equipo del alto voltaje
3) Con el dispositivo de seguridad del cero-principio disponible y el comienzo cero/reajuste en caso de fracaso
4) Genere continuamente el voltaje ca ajustable y el voltaje de DC de la polaridad positiva o negativa de
ponga a cero al voltaje de la salida nominal
5) Con la protección encima actual y del cortocircuito
6) La construcción rugosa con las ruedas, se puede fieldly utilizar en la subestación de alto voltaje
Parte y especificación técnica comprendidas
Escritorio de control
Estructura mecánica
- Moldeado de acero y plástico salido a borbotones en inside&outside del caso
trampillas desmontables
- Tipo de la rampa
- Dimensión exterior: 780*495*700m m
Fuente de alimentación: CA 50HZ del 220V±10% (es decir 200V-240V)
Regulador de voltaje (interior instalado del escritorio de control)
| Entrada clasificada |
220V, 1kVA, 4.5A, 50Hz |
| Salida nominal |
0-250V, 1kVA, 0-4.5A, 50Hz |
| Manera de enfriamiento | Refrigeración por aire |
| Nota | el escritorio de control y el regulador de voltaje están en uno |
Transformador de la prueba de AC/DC
| Capacidad y frecuencia clasificadas | 1kVA, 50Hz |
| Voltaje y corriente clasificados de entrada | 200V, 5A |
| Voltaje ca y corriente de la salida nominal | 55kV, 18mA |
| Voltaje y corriente de DC de la salida nominal | 70kV, 10mA |
| Exactitud de la salida | el ±2.5% |
| Resistencia del cortocircuito | el ≤8% |
| Nivel del aislamiento | 110% del voltaje clasificado, soporta 1 minuto |
Condiciones de trabajo
| Temperatura de la operación | 45℃ máximo |
| Temperatura de almacenamiento | 60℃ máximo |
| Humedad relativa | el 80% máximo, y si temperatura 25℃, máximo el 90% |
| Altitud | menos los de 3000m |
Barra de la descarga
