Datos del producto:
Pago y Envío Términos:
|
| Clase estándar del CT: | 0,05, 0,02….0,005 (opcional) | Probador del transformador de Digitaces: | el 2% |
|---|---|---|---|
| Uso: | Laboratorio, fabricante del CT pinta | Capacidad clasificada: | 25KVA |
| Gama actual: | 5-5000A | Secundario clasificado: | 1A, 5A |
| Resaltar: | equipo de prueba de 5000A CT pinta,Equipo de prueba de 35KV CT pinta,0.02% current transformer analyzer |
||

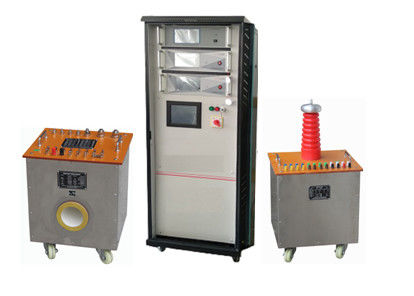

Tipo sistema MCHZDZ-3Z del gabinete del banco de pruebas del CT pinta
Configuración de sistema
1) Tipo completamente automático banco del gabinete de HZDT del control
2) Probador del transformador de Digitaces
3) Carga del transformador corriente (5A/1A opcionales)
4) Transformador corriente estándar (con fuente actual)
5) Carga del transformador del voltaje
6) Transformador estándar del voltaje (con fuente del voltaje)
7) Cable de prueba primario del transformador corriente
8) Cable de prueba secundario del CT y de la pinta
9) Software de la prueba de la PC
Función principal
Prueba del error del ángulo del error y de fase del ratio del CT y de la pinta
Parámetro y características técnicos
Banco de pruebas de HES-10 CT&PT
| Voltaje entrado | CA 220+/-10% 50HZ+/-0.5hz |
| Voltaje de salida | CA 0-250V |
| Capacidad clasificada | 25KVA |
| “Desmagnetización de circuito abierto”, “desmagnetización a circuito cerrado”, “medida del error” | |
| Sobre la protección actual: >100A | |
| Carga del transformador corriente del FY, la carga del transformador del voltaje del FY, el probador del transformador de HES-1C Digitaces, la otra función de control etc | |
Probador del transformador de Digitaces
| Gama del voltaje | 150V, 100V, 100/√3V (arreglo para requisitos particulares disponible) |
| Gama actual | 5A, 5A, 1A, 0.5A |
| Clase de la exactitud | 2,0 |
| Error del ratio | el ±0.0001% ~ el ±19.99% |
| Error de fase | ±0.01 ' ~ ±900 ' |
| Impedancia | 0.001Ω~ 19.99Ω. Resolución mínima: 0.001Ω |
| Entrada | 0,001 ms ~ 19.99ms. Resolución mínima: 0,001 ms |
| Frecuencia clasificada | 50 o 60HZ |
Transformador corriente estándar con el generador actual
| Corriente primaria clasificada (A) | 5-5000A |
| Corriente secundaria clasificada | 5A o 1A |
| Clase de la exactitud | 0,02%, 0,05%, el 0.05S%, 0,01%, 0,005% (opcionales) |
| Carga secundaria clasificada | 0,2 ohmios |
| Frecuencia | 50HZ |
| Rango de operación | el 1%--120% |
| Capacidad de la fuente actual | 25kVA o más |
Caja completamente automática de la carga del transformador corriente
| Corriente clasificada | 5A, 1A |
| Rango de operación | el 1%--120% |
| Carga clasificada (VA) | 2.5VA-60VA (el arreglo para requisitos particulares está disponible) |
| Rate Frequency | 50Hz o 60HZ |
| Clase de la exactitud | el ±3% |
| Factor de poder | 0,8, 1,0 |
| Automático lleno, tres fases se puede probar en lo mismo | |
Caja completamente automática de la carga del transformador del voltaje
| Voltaje clasificado | 100V, 100/√3V o más opciones |
| Gama de la operación | el 20%--120% |
| Carga clasificada | 1.25VA-80VA (el arreglo para requisitos particulares está disponible) |
| Error fundamental | el ±3% |
| Factor de poder | 0,8, 1,0 |
| Frecuencia clasificada | 50Hz o 60Hz |
Transformador estándar del voltaje con el generador del voltaje
| Voltaje primario clasificado | 6kV, 10kV, 15kV, 22kV, 35kV o más opción |
| Voltaje secundario clasificado | 100V, 100/√3V, 110V, 110/√3V, o más opción |
| Clase de la exactitud | 0,05% o clase de una exactitud más alta |
| Capacidad secundaria | 0.5VA o más opción |
| Factor de poder | cosΦ=1.0 |
| Frecuencia del poder | 50HZ |
| Gama de voltaje de funcionamiento | el 20%--120% |
