Datos del producto:
Pago y Envío Términos:
|
| exhibición: | LED | Clase estándar del CT: | 0,02 |
|---|---|---|---|
| Corriente primaria: | 0.6-60A | Corriente secundaria: | 1-50mA |
| Gama de la operación: | 1-120% | Frecuencia clasificada: | 50/60 herzios |
| Corriente de salida: | 5 - 100A | Capacidad clasificada: | alrededor de 500VA |
| Resaltar: | 0.02 Class CT PT Test Equipment,02 equipos de prueba del CT pinta de la clase,50HZ 0.02 Class CT Test Kit |
||

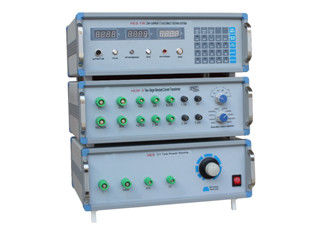

0,02 sistemas de prueba de poca intensidad del CT del equipo de prueba de la clase 60A CT pinta
Configuración de sistema
Probador de poca intensidad del CT
Transformador corriente estándar de dos etapas
Fuente de energía de la prueba del CT
Parámetro técnico
Probador de poca intensidad del CT (puente)
| Exhibición: | LED |
| Artículo de la medida: | Errores del ratio y errores de fase del CT de poca intensidad |
| Corriente clasificada: | 1mA, 2mA, 5mA, 20mA, 50mA |
| Multiplicador: | 0,5, 1, 1,5, 2, 3 |
| Clase de la exactitud: | el ±2% |
| Gama de la operación: | (1%-200%). En |
| Frecuencia: | 50/60Hz |
| Gama de error del ratio: | el ±0.0001% ~ el ±19.99% (tres posiciones: ‰ 1,999 ‰, 19,99 ‰, 199,9) |
| Resolución mínima: 0,0001%. | |
| Gama de error de fase: | 0,01' ~ ±900 ' (tres posiciones: 9,00', 90,0', 900') |
| Resolución mínima: 0,01' | |
| Función de la alarma: | Con tal que el sonido y la función ligera de la alarma cuando la polaridad anormal o ratio contrario. |
| Carga proporcionada para el objeto CT: | 0Ω, 5Ω, 10Ω, 20Ω, 30Ω, 50Ω, 100Ω, 200Ω, 250Ω, 500Ω (COSφ=1.0) |
| Carga entrada en lado estándar: | 10Ω (COSφ=1.0) |
| Interfaz de comunicaciones: | Con tal que el interfaz de comunicaciones seriales RS232 |
| Fuente de alimentación: | CA el 220V±10% |
| Consumo de energía: | < 20VA=""> |
Transformador corriente estándar de Two-Satge
| Frecuencia: | 50Hz/60Hz |
| (a) actual primario: | 0,6, 1,1.5, 2,5, 3,4,5,6,7.5, 8,10,15,20,30,50,60 |
| Actual secundario (mA): | 1, 1,5, 2,2.5, 3,10/3,4,5,20/3,7.5, 8,10,15,50/3,20,25,30,100/3,50 |
| Ratio actual clasificado: | Combinación arbitraria de Pri, de corriente y de Sec.Current |
| Clase de la exactitud: | 0,02% |
| Gama de la operación: | (5%-300%). En |
| Carga secundaria: | 10Ω |
| Factor de poder: | COSΦ=1.0 |
| Nivel voltaico: | CA 600V |
| Aislamiento: | Aire |
| Condición de funcionamiento: | Temperatura: -5 Oc ~ +40 Oc |
| Humedad relativa (derecho): el hasta 85% (el 90% máximo) | |
| Dimensión (milímetro): | 460x380x160 |
| Peso (kilogramo): | ~15kgs |
Fuente de energía de la prueba del CT
| Voltaje entrado: | CA el 220V±10% 50/60Hz |
| Corriente de salida: | CA 5A, 50A, 100A |
| Capacidad clasificada: | ~500VA |
| Voltaje de salida: | Con tal que el ajuste aproximado y ajuste fino |
| Modelo del ajuste: | Ajuste manual |
Característica
1) alta exactitud y estabilidad
2) utilizado especialmente para la prueba del CT de poca intensidad
3) tamaño pequeño y peso, convenientes para llevar
4) modo de operación: manual
5) prueba del error del ratio, prueba del ángulo de fase, prueba de la polaridad
Diseño opcional para el puente
