Datos del producto:
Pago y Envío Términos:
|
| Salida nominal: | 0-200KV | Capacidad clasificada: | 200KVA |
|---|---|---|---|
| Entrada clasificada: | 380v | Corriente de salida máxima: | 1A |
| Frecuencia clasificada: | 50 o 60hz | Insluation: | Aceite |
| Resaltar: | 60HZ prueba de alto voltaje de la fuente CVT,Prueba de 60HZ 200KVA CVT,Prueba capacitiva del transformador del voltaje 60HZ |
||

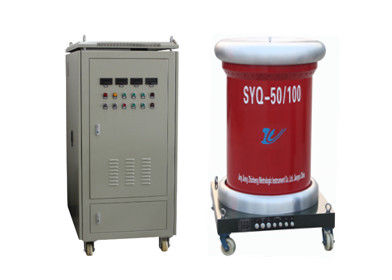

Sistema de prueba de alto voltaje de la fuente 200KV y del gabinete de control HEW-20 CVT
Configuración de sistema de prueba
| No | Descripción de producto |
| 1 | Gabinete de control |
| 2 | Transformador de prueba |
| 3 | Cables de prueba |
Especificación general
| Uso del producto: | El sistema es un sistema de generador del voltaje, y utilizado para el sistema de prueba de la exactitud 110/√3kV y 220/√3kV del transformador inductivo del voltaje (IVT) y de CVT con la gama de la capacitancia de 0.004uF-0.02uF |
| Voltaje de entrada clasificado: | CA 380V |
| Voltaje de la salida nominal: | CA 0~200kV |
| Capacidad clasificada: | 200kVA |
| Corriente de salida máxima: | CA 1A |
| Frecuencia: | 50Hz |
| Condición de funcionamiento: | Temperatura: -10Oc ~ +50 Oc |
| Derecho: el hasta 85% (máximo el 90%, sin condensación) |
Parámetro técnico del gabinete de control
| Voltaje entrado: | CA 380V 50Hz, monofásica |
| Voltaje de salida: | CA 0-600V |
| Capacidad clasificada: | 200kVA |
| Corriente de salida nominal: | CA 333A |
| Voltaje de salida: | Ajuste aproximado y ajuste fino |
| Struture del regulador de voltaje: |
Regulador de voltaje grueso: Struture de la columna Regulador de voltaje fino: Struture anular |
| Modelo del ajuste: |
Por eléctrico (Grueso-ajuste “para arriba” y “plumón, Fino-ajuste “para arriba” y “abajo) |
| Funciones de la protección: | protección proporcionada de la sobreintensidad de corriente y de la sobretensión |
| Muestreo del voltímetro: | LED, CA 0-200.00kV, ±0.2CL |
| Exhibición del poder: | Corriente de salida, voltaje de salida |
Parámetro técnico del transformador de la prueba
| Voltaje entrado: | CA 0-600V, 50Hz |
| Capacidad clasificada: | 200kVA |
| Voltaje de la salida nominal: | CA 200kV |
| Corriente de salida: | CA 1A |
| Voltaje de medición: | CA 0-100V (ratio del voltaje: 200kV/100V) |
| Aislamiento: | Aceite |
| Dimensión (~): | Φ1300mm x 2000m m |
| Peso (~): | 2.6Ton |
