Datos del producto:
Pago y Envío Términos:
|
| Uso: | El probar en práctica | Función de prueba: | Ratio, error del ratio, error de fase, polaridad… etc |
|---|---|---|---|
| Exactitud: | 0,05% (prueba de ratio) | Gama de prueba de ratio: | 1-40000 |
| Dimensión: | 367*292*150m m | Peso: | <8kgs> |
| Resaltar: | 0.05 Class Transformer Ratio Tester,05 probadores del ratio del transformador de la clase,Probador portátil del ratio del transformador |
||

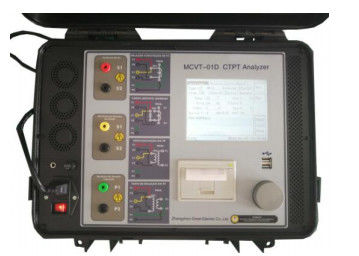

Equipo de prueba portátil del CT pinta MCVT-01D
Major Technical Parameters
| Artículo | Descripción | |
| Fuente de alimentación | EL AC220V±10% 50/60HZ | |
| Salida | 0-180Vrms, 12Arms, 36A (valor máximo) | |
| Exactitud de la prueba del voltaje | el ±0.2% | |
| Prueba del error del ratio (CT medidores) | el ±0.2% | |
| Resistencia secundaria | gama/exactitud | 0~300Ω/0.2%±2mΩ |
| Carga secundaria | gama/exactitud | 0~1000VA/0.2%±0.02VA |
| Prueba de la fase | gama/exactitud | 0-360°/±2min, resolución 0.5min |
| Ratio de la pinta | gama/exactitud | 1-40000 / el ±0.05% |
| Ratio del CT | gama/exactitud | 1-40000 / el ±0.05% |
| Dimensión y peso | Tamaño: × 150m m, peso del × 292m m de 367m m:<8kgs> | |
Características
1. Prueba del CT
Característica de la excitación (VA)
Prueba de ratio
Prueba de la polaridad
Prueba de resistencia del enrrollamiento secundario
Prueba secundaria de la carga
Error del ratio
Prueba del error de fase
2. Prueba de la pinta (tipo electromágnetico)
Característica de la excitación (VA)
Prueba de ratio
Prueba de la polaridad
Prueba de resistencia del enrrollamiento secundario
Prueba secundaria de la carga
Prueba del error de fase
3. Proporcione automáticamente los parámetros de CT&PT incluyendo curva del voltaje del punto de la rodilla/del error actual, del 10% y del 5%,
ALF (factor) del límite de la exactitud, FS (factor) de la seguridad del instrumento, constante de tiempo secundario (Ts), remanencia
coeficiente (Kr), inductancia saturada, y etc…
4. Adopte el principio de baja fricción de la prueba del método y puede realizar la prueba del CT con el punto de la rodilla hasta 30KV
5. Prueba de la entrada del CT
6. Adopte el método popular de la onda cuadrada y puede conseguir una curva más perfecta de la excitación
7. El espacio de almacenamiento grande puede asegurar el ahorro de más de 100000 datos de prueba.
8. Genere directamente el informe de Excel después de acabar la prueba, también puede directamente impresora
9. Operación simple: prueba de resistencia de enrrollamiento del CT del final de la uno-llave y prueba de la prueba y de ratio de la excitación y prueba de la polaridad;
excepto prueba de la carga, otras pruebas todas adoptar el mismo cableado
