Datos del producto:
Pago y Envío Términos:
|
| Función de prueba: | Ratio, error del ratio, error del ángulo de fase….etc | Uso: | Campo, laboratorio. |
|---|---|---|---|
| Salida de poder: | 500VA | Medida máxima del voltaje de la rodilla: | 45KV |
| Exactitud: | <0> | Gama del ratio: | 1-35000 |
| Resaltar: | El transformador 500VA 0,1% da vuelta al equipo de la prueba de ratio,el transformador del laboratorio 500VA da vuelta al equipo de la prueba de ratio |
||

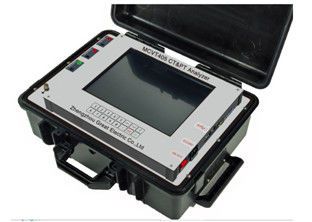

Analizador MCVT405 del equipo de prueba de Porable CT pinta
Características principales
| Prueba del CT | Prueba de la pinta |
|
1) La curva y los parámetros de la excitación prueban 2) Prueba de ratio de las vueltas 3) Prueba del error del ratio y de fase 4) Control de la marca de la polaridad 5) Medida de enrrollamiento de la resistencia 6) Medida secundaria de la carga 7) Línea prueba del error de la curva para la protección CT 8) Los parámetros transitorios del CT prueban 9) Conjetura del letrero del CT 10) Medida de la curva del lazo de histéresis de la saturación 11) Determinación y desmagnetización residuales del magnetismo del CT |
1) Prueba de ratio de las vueltas 2) Prueba del error del ratio 3) Prueba del error del ángulo de fase 4) Prueba de la polaridad 5) Prueba secundaria de la carga 6) Prueba de resistencia de enrrollamiento
|
| • Coeficiente del valor límite de la exactitud (ALF) • Factor de la seguridad del instrumento (FS) | |
|
Haga la evaluación para los resultados de la prueba según estándares seleccionados Haga el informe de la palabra para el resultado de la prueba Haga los informes de la palabra una vez para los expedientes de la prueba del multi-grupo en la PC Calcule los errores del ratio y los errores del ángulo de fase en la carga clasificada y la carga de trabajo en una prueba del tiempo Compare las curvas de la excitación con las curvas ahorradas de la excitación en la misma ventana |
|
Usos
• Conjetura del letrero del CT • Carga del trabajo del incorporar de los parámetros del CT • Prueba rutinaria de la pinta
• Análisis transitorio de los parámetros del CT • Ratio del CT y calibración del error de fase
Índice técnico
| Estándares de la prueba | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, C57.13 |
| Fuente de alimentación | El AC220V±10%, el 50/60Hz±10% |
| Voltaje/salida actual | 0.1~180V ()/0.001~5A (RMS) de la CA |
| Salida de poder | 500VA |
| Medida máxima del voltaje de la rodilla | 45KV |
| Medida actual | |
| Gama | 0~10A (automáticamente gama del cambio en 0.1/0.4/2/10A) |
| Error | <> |
| Medida del voltaje | |
| Gama | 0~200V (automáticamente gama del cambio en 1V/10V/70V/200V) |
| Error | <> |
| Medida y error del ratio de las vueltas | |
| Gama | 1~35000 |
| Error | 1~5000 (error<0> |
| Medida de la fase | |
| Error y resolución | ±2min y 0.01min |
| Medida de enrrollamiento de la resistencia | |
| Gama | 0~8kΩ (automáticamente gama del cambio en 2ohm/20ohm/80ohm/800ohm/8kohm) |
| Error | < 0=""> |
| Resolución máxima | 0.1mΩ |
| Medida de la temperatura | |
| Gama y error | -50~100 grado cent3igrado y <3 Celsius="" degree=""> |
|
Carga secundaria del CT |
|
| Gama | 0~160ohm (automáticamente gama del cambio en 2ohm/20ohm/80ohm/160ohm) |
| Error | <0> |
| Resolución máxima | 0.001ohm |
|
Carga secundaria de la pinta |
|
| Gama | 0~80kohm (automáticamente gama del cambio en 800ohm/8kohm/80kohm) |
| Error | <0> |
| Resolución máxima | 0.1ohm |
|
Medida y error del ratio de la pinta |
|
| Gama | 1~35000 |
| Error | 1~10000 (error<0> |
| Medida del error del ratio de la pinta | |
| Error | Error típico <0> |
| Medida del ángulo de fase de la pinta | |
| error máximo | < 3min=""> |
| Otros | |
| Capacidad de memoria | >resultados de la prueba de 1000 grupos |
| Condiciones de trabajo | temperatura: -10℃~50℃; húmedo: el ≤90% |
| Tamaño | 485mm×356mm×183m m |
| Peso | <15kg> |
