Equipo de prueba de alto voltaje 132KV, máquina del detector de la falta del cable de los 5m

Sistema de localización de falta del cable de 0-25KV 0-33KV 0-132KV

I. Function

Detecte las faltas principales del aislamiento de los cables de transmisión de la clase del voltaje hasta 32kV; calibre la longitud de cable;

detecte exactamente la dirección y la profundidad del entierro del cable.

II. configuración

Sistema de localización de falta del cable de 0-25KV 0-33KV 0-132KV

III. datos técnicos principales

1) Sistema operativo Windows, modo de operación del tacto, dirección en línea experta inalámbrica, cable científico

    gestión, generación de informe en tiempo real; las instrucciones incorporadas de la operación, datos del cable, midieron casos.

2) Función de sistema: medida de la distancia de la falta, ubicación del punto de la falta, prueba de velocidad de la propagación, impedancia de la falta

    valor, búsqueda de trayectoria del cable, detección enterrada de la profundidad, etc.

3) Métodos de prueba: pulso de baja tensión, método de la descarga disruptiva, método audio, sincronización acústico-magnética

    método, método del valle, método máximo, método de la inducción electromágnetica, etc.;

Sistema de localización de falta del cable de 0-25KV 0-33KV 0-132KV

IV. introducción de cada parte

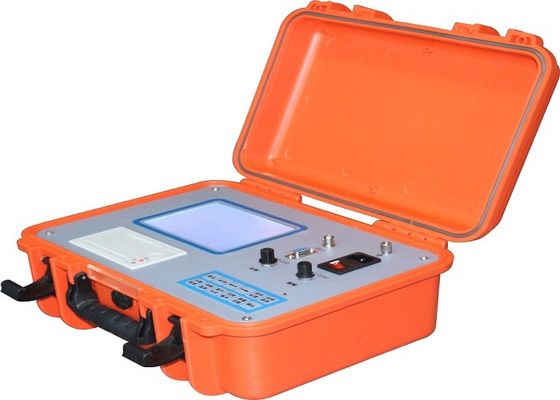

1. TDR

Introducción

Sistema operativo Windows, modo de operación del tacto, dirección en línea experta inalámbrica, científica

gestión de cable, generación de informe en tiempo real; 10 análisis de la superposición de la onda de la descarga disruptiva del pulso 10;

instrucciones incorporadas de la operación, datos del cable, casos medidos, etc.;

Con el alcance, medida de la velocidad, gestión de cable y otro

Funciones

frecuencia de muestreo 100MHz, resolución mínima los 0.5m (100m/us)

El muestreo continuo completamente automático, nunca falta cualquier forma de onda de la descarga;

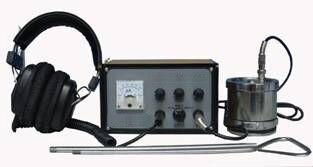

2. Señalador

Uso: Trabajo con el generador de alto voltaje para determinar la ubicación exacta del punto de la falta, es decir,

para terminar la tarea de colocación exacta dentro de la gama áspera de la medida del punto de la falta del cable.

Consista en:

Ordenador central, sensor síncrono acústico y electromágnetico, auricular antiruido y cargador

Función y índice

Las ondas acústicas y las ondas electromagnéticas generadas cuando se descarga el punto de la falta pueden ser

recibió síncrono para determinar la posición del punto de la falta del cable.

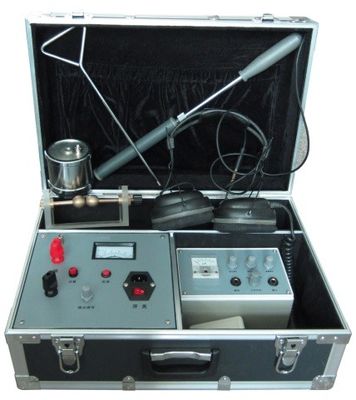

3. Trazalíneas de la ruta de cable

Uso: El metro de la trayectoria del cable es un instrumento especial para exactamente detectar la posición y la profundidad

del cable enterrado en cierta gama; la detección de la trayectoria es terminada por el generador de señal de la trayectoria y

receptor de la señal de la trayectoria (metro del punto fijo de la falta del cable); La cooperación entre las dos aplicaciones

operación para localizar exactamente la trayectoria del cable dentro del cable aproximado que integra la gama.

Composición principal

La detección de la trayectoria se compone principalmente del generador y del receptor de señal de la trayectoria

Ponga en un índice el parámetro

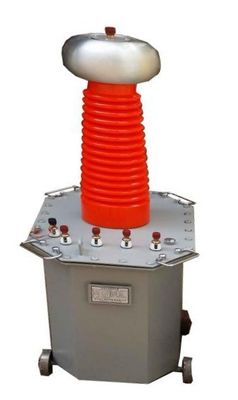

4. La frecuencia de poder soporta el equipo de prueba del voltaje

1) tipo transformador del aceite del rastro

Índice técnico:

2) caja de la operación

El trabajo con el transformador de ensayo, también podría utilizado para la corriente ALTERNA de la frecuencia del poder de la salida 0-450V.

Con la función de la protección del desbordamiento, proteja actual para el ajuste continuo.

Con la indicación de la salida del alto voltaje, la función lateral lateral o de alto voltaje de la baja tensión de la salida de la indicación actual

Sistema de localización de falta del cable de 0-25KV 0-33KV 0-132KV

5. Condensador del almacenamiento del pulso

Utilizado principalmente para la falta gruesa de la resistencia del alto voltaje de la prueba, para localizar exactamente para todo el cable.

Índice técnico:
