línea de transmisión 100A probador antiinterferente con la pantalla táctil

Línea sistema de la frecuencia del poder de prueba del parámetro para la línea de transmisión de poder del alto voltaje

Línea de transmisión del 1200:1 800V del equipo de prueba de alto voltaje sistema de prueba del parámetro

Características

1. Funcionamiento antiinterferente del sistema más de 1200 veces (prueba real)

2. Resista la corriente inducida estática del voltaje 10kv-50kv y de interferencia 20-200A sin interferencia

    dispositivo de la supresión

3. Aíslan la operación de fibra óptica remota, al operador y el alto voltaje totalmente.

4. Equipado del dispositivo de protección que pone a tierra remoto, que puede ser puesto a tierra o ser desconectado

    remotamente por una llave. Mejora grandemente la seguridad de los operadores del campo y reduce el riesgo de arco

    y descarga eléctrica.

5. Con la función de calcular el modelo de la distribución de la línea parámetros, los resultados pueden ser

    calculado en sitio.

6. Puede medir exactamente la magnitud y la fase incluso de 0.1mA actual, y asegura el exacto

    medida de la capacitancia cero de la secuencia y de otros artículos.

7. Puede hacer salir no sólo actual grande (50A o más grande, cortocircuito, cable), pero también de alto voltaje

    (750V o una capacitancia más grande, positiva de la secuencia, etc.) asegurar la fiabilidad de los resultados de la medida.

8. Gama de medición completamente automática, pantalla táctil de 7 pulgadas, fácil actuar.

9. Tarjeta e impresora de memoria, datos de ahorro y carga por teletratamiento en la PC.

El sistema de prueba del parámetro de la frecuencia del poder del alto voltaje de transmisión de poder es sistema de medida de la alta exactitud.

Trabaja normalmente bajo condición del ratio de señal de interferencia y de la prueba: 1200: 1.

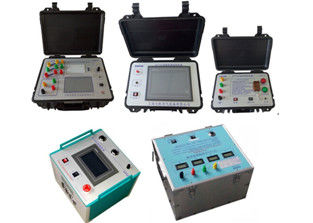

El sistema incluye: fuente de energía variable trifásica de la frecuencia, transformador aislado, línea probador del parámetro,

regulador de conexión a tierra remoto de la protección, dispositivo de la supresión de interferencia y probador de la DC-resistencia para

Líneas de transmisión. El sistema podía probar el parámetro de la frecuencia del poder de la línea de transmisión de poder del alto voltaje exacto,

rápidamente, confiablemente: impedancia positiva de la secuencia, resistencia positiva de la secuencia, reactancia positiva de la secuencia,

impedancia cero de la secuencia, resistencia cero de la secuencia, reactancia cero de la secuencia, capacitancia positiva,

capacitancia cero de la secuencia, acoplamiento capacitivo, capacidad de acoplamiento entre las líneas adyacentes, interacción

reactancia inductiva.

Parámetro técnico

Cada parámetro técnico de la parte

Fuente de alimentación variable de la frecuencia DF7300

De potencia de salida: 30kW

Fuente de la energía entrada: El AC380V/220V±10%, 50hz;

Modo de salida: Monofásico trifásica o;

Frecuencia de la salida: 20~300Hz paso-en 0.1hz;

Estabilidad de la frecuencia: más que 0.02Hz;

Tenga función de la protección de la sobretensión, de la sobreintensidad de corriente y del sobrecalentamiento

Trabaje normalmente con la condición de interferencia fuerte.

Pantalla táctil, fácil actuar.

Unidad de control remoto de fibra óptica con la batería incorporada totalmente eliminar la posibilidad de alto voltaje

muertes eléctricas de la inducción

DF7005 aisló el transformador

Modo de salida: Línea trifásica cuatro

Frecuencia de la salida: 20~300Hz;

Voltaje de Max.output: 800V;

Max.output actual: 50A

Con el amperímetro, podía leer la corriente de cada fase a tiempo

Funcionamiento antiinterferente fuerte.

Línea probador de DF7000- del parámetro

Cuando la amplitud de interferencia y de la señal seleccionada del heterofrequency es 1200:1,

puede todavía ser medido exactamente.

Gama del voltaje: 1~800v, control de desplazamiento automático

Gama actual: control de desplazamiento automático 0~50A

Gama de frecuencia de la medida: 40~70Hz Paso-en: 1Hz;

Canal de la medida: 3 voltaje, resolución actual de la fase 3: 0.01°;

Resolución del voltaje: exactitud de la medida del voltaje 0.01mV: ± (0.5%+0.01v)

Resolución actual: exactitud actual de la medida 0.001A: ± (0.5%+0.01a)

Regulador de conexión a tierra remoto de la protección DF7009

Diseñó especialmente el dispositivo de protección que ponía a tierra teledirigido, a través del pequeño control remoto, uno

el poner a tierra o desconexión teledirigido dominante de la línea de la prueba que pone a tierra, sin la operación manual del cuchillo

y la puerta, mejora grandemente el factor de seguridad personal de operadores.

Dispositivo de la supresión de interferencia DF7016 (actual-que limita resistencia)

Agrande a la resistencia de lazo de prueba y reducir interferencia actual.

Probador de la DC-resistencia DF7008 para las líneas de transmisión

Utilizado para probar resistencia de la C.C. en línea de transmisión pesada de interferencia, incluso con altos voltaje y corriente inducidos.

Tecnología antiinterferente integrada de la prueba y prueba exactamente en la condición de interferencia fuerte.

Función completa de la protección y asegurar seguridad del trabajador y del dispositivo.

Prueba terminal del método cuatro para eliminar efecto de la ventaja.

Batería integrada, podría resolver 10 veces prueba continuamente en la batería llena.

Max.test actual: 10A

Gama de prueba: 5mΩ~200Ω;

Precisión de la prueba:

En 5mΩ~200mΩ, el ±1.0% ±0.2mω de lectura;

En 200mω~200Ω, el ±0.5% ±0.2mω de lectura
