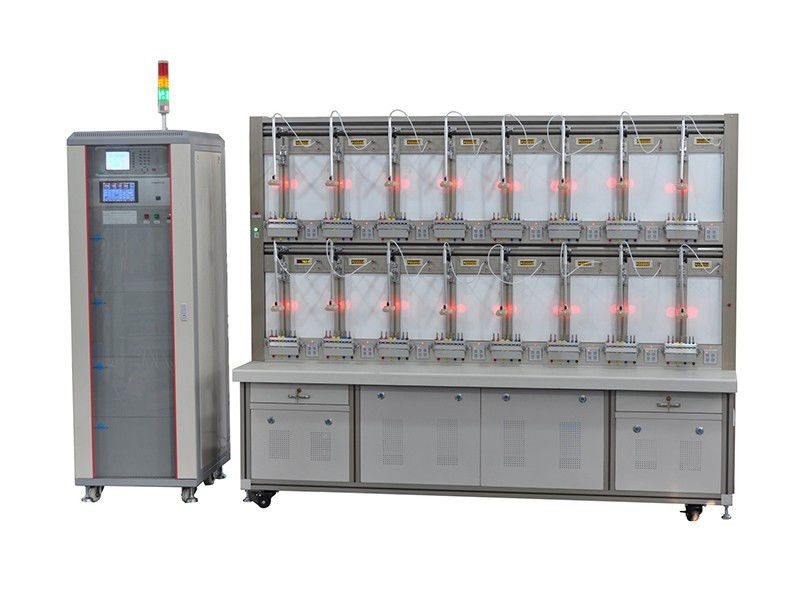

Banco de pruebas del metro eléctrico de la energía de la clase de la alta exactitud trifásico

Banco de pruebas trifásico del metro eléctrico de la clase de la alta exactitud

1) Exactitud estándar del metro: 0,05%, 0,02% (opcional)

2) la prueba del error del metro, prueba actual del comienzo, captura de la marca negra, se arrastra prueba, calienta la prueba, prueba del dial, influencia

las cantidades prueban, inmersión del voltaje y prueba de la interrupción, etc.

Parámetros técnicos

Características del banco de pruebas eléctrico trifásico del metro

1) Exhibición del LCD y funcionamiento de la pantalla táctil

2) Diseño modificado para requisitos particulares disponible, fácil de usar

3) Prueba del dial (base de cuenta y que mide el tiempo del impulso con la determinación del valor de la KVH)

4) Modo de funcionamiento: automtatic por el software, o manualmente por la pantalla táctil

5) diversos tipos de la prueba de metro solo y trifásico, metro cercano del vínculo pueden ser probados

(debe configurar la posición de trabajo de las TIC)

6) Botón de reinicio y exhibición del cálculo del error en cada posición

7) Puede aplicar diversos constantes del metro entre todos los metros de las posiciones

8) Comunicación de la ayuda con el escáner del código de barras

9) Soluciones elegantes para la calibración con software actualizable

10) Voltaje de la prueba, corriente de cada fase, poder activo/reactivo/evidente de la fase/de la diferencia de fase,

de cada fase, poder activo/reactivo/evidente total, factor de poder total, frecuencia, etc. con

exhibición en tiempo real del gráfico del vector

11) Armónico que mide 2-21 veces y análisis/exhibiciones de armónico

12) función de la Uno mismo-prueba para el poder, la estabilidad, la simetría del voltaje de 3 fases y la corriente

13) Función automática de la pista para asegurar salida constante y estable

14) El software de la PC se puede actualizar fácilmente en futuro si es necesario

15) Bastante protección para el cortocircuito y los malfuncionamientos de circuito abierto, del voltaje actuales

16) Protección auto y restauración auto

17) Botón de paro del comienzo y

18) Puede fijar por separado y la salida del ángulo del voltaje y de la corriente y de fase entre cada uno organiza

Configuraciones

1) Tres fases picosegundo (fuente de energía)

2) Metro estándar trifásico, clase 0,05 o 0,02 o 0,01

3) Estante del metro

Número de posiciones: 6, 10, 12, 20, 40, 48….opcional

Cada estante con un interruptor de PARO de emergencia

Cada las posiciones consisten en los pernos de 1 QCD 6 + 1 cabeza de exploración + 1 metro que afianza + 1 RS/232/485 con abrazadera

puerto de comunicación + 1 exhibición de error + 1 botón de reinicio + 1 sistema de cable del voltaje

las TIC +1 (necesite las TIC o no depende de cliente)

4) Software de la PC

5) Manuales del usuario

6) Opcional

- Transformador corriente aislado (las TIC)

Clase de la exactitud: 0,01% (0.5C-1-0.5L)

Ratio actual: 1:1 (1mA-120A)

Salida actual: 3* (0.001-120) A (primario y secundario)

Carga secundaria de la salida: 0.5V máximo (salida current1mA-120A)

- MSVT

- Ordenador de los personales

- Impresora

Salida de pulso

Salida del impulso de la energía

Frecuencia del impulso: FH=CH.P/3600 (HERZIOS); FL=FH/10000 (HERZIOS)

Nivel de salida: TTL

Tabla de constante (para cada voltaje interno/gama actual)
