Datos del producto:
Pago y Envío Términos:
|
| Clase de la exactitud: | 0,05, 0,02 | Exactitud estándar del metro: | 0,05%, 0,02%, 0,01% |
|---|---|---|---|
| Prueba armónica: | 2-21times | Salida del voltaje: | 1-480V |
| Salida actual: | 1mA-120A, 200A (opcionales) | Estabilidad de la salida: | 0,05% o 0,02% |
| Resaltar: | equipo de prueba del metro de la electricidad 120A,Equipo de prueba del metro de la electricidad de 3 fases,equipo de prueba del metro de la electricidad 1mA |
||

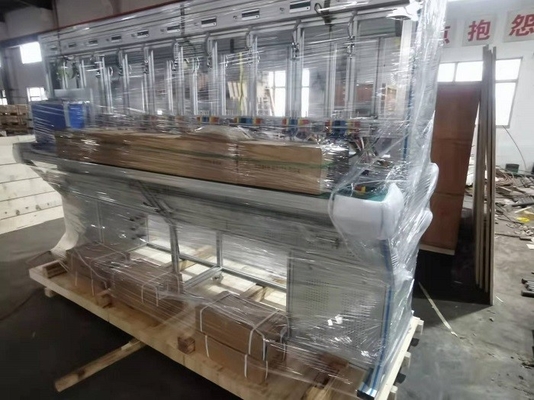

0,05 bancos de pruebas trifásicos del metro eléctrico de la clase
Major Application y funciones:
1) operación de la pantalla táctil para el panel de la fuente del control
2) con el metro estándar juntos muestre todos los parámetros necesarios en una pantalla
3) principal utilizado en la disposición automática de la calibración del metro (conecte y desconecte del metro)
4) la disposición de la calibración incluye dos tipos: cambio fijo del punto de carga y del punto de carga
5) calibra el metro con el género software aplicando protocolo del control ofreció. 6) con buena estabilidad del poder y salida de la alta exactitud
7) puede cambiar factor de poder entre 1,0 y 0.5L, también ángulo de fase puede fijar y corregir por el usuario final. 8) puede cambiar cuatro diversas salidas independientes de las condiciones de la balanza y del desequilibrio 9) para cada fase incluyendo voltaje y corriente
10) puede asegurarse que la salida de la potencia constante en medio conecte y que desconecte del metro. 11) Protección: cortocircuito actual del circuito abierto y del voltaje, etc 12) Con el puerto de comunicación de la PC RS232
Salida y tiempo de generación
Tiempo de generación del poder para la disposición fija del punto de carga: dentro del tiempo de generación del poder de 5 segundos para la disposición del cambio de carga: dentro de estabilidad del poder de 10 segundos: 0,02% (valor en la gama) después de estructura del poder
Valor fijado para hacer salir valor: Gama el ±0.05%, para P, Q, S, V, A, PF
Detalles técnicos
1) clase de la exactitud de metro estándar integrado: 0,05
2) gama del voltaje: 3* (0-380V); Gama ajustable: 0-120%; Resolución: 0,01%
De potencia de salida: más que 200VA por fase; Distorsión: el ≤0.5%
3) gama actual: 1mA-120A; Gama ajustable: 0-120%; Resolución: 0,01%
De potencia de salida: 1000VA/phase; Distorsión: el ≤0.5%
4) ángulo de fase: 0,00
o ~359,99
o
; Resolución: gama de frecuencia de 0.01° 5): 45-65HZ; Resolución: 0.01HZ
6) exactitud de la exhibición de la indicación: 0,1% (voltaje y corriente); 0.1° (fase); 0.01Hz (frecuencia)
0,05 bancos de pruebas trifásicos del metro eléctrico de la clase
Parámetros técnicos
| Clase de la exactitud | 0,05, 0,1 (opcionales) |
| Voltios de la salida | |
| Gama de ajuste | 3* (1-480V) (P-N) |
| Resolución | 0,01% |
| Distorsión de la salida | <0> |
| Estabilidad de la salida | 0,05% o mejor |
| De potencia de salida | ≥ 30VA/position (el poder total depende de posiciones del metro) |
| Salida actual | |
| Ajuste de la gama | 3* (1mA~ 120A), puede estar hasta 200A (opcional) |
| Resolución del ajuste | 0,01% |
| Distorsión de la salida | <0> |
| Estabilidad de la salida | 0,05% o mejor |
| De potencia de salida | Posiciones del ≥ 100VA/ |
| Medida de la fase | |
| Ajuste la gama | 0° ~ 360° |
| Resolución | 0.01° |
| Frecuencia | |
| Gama de la salida | 45-65HZ |
| Resolución | 0.01HZ |
| Otros parámetros | |
| Fuente de alimentación | 220V o el 3×240V/415V±10%, el 50/60Hz±10% |
| Condiciones ambiente | 50 C ~ 400 C/derecho del hasta 90% |
0,05 bancos de pruebas trifásicos del metro eléctrico de la clase
Definición de la conexión de la luz de la alarma del BRAZO
El PUERTO principal del tablero de control del BRAZO P2, 10-Cores conecta con la caja de control principal donde necesidad de abrir un hole.install un asiento del metal de 5 corazones.
Correspondencia de la conexión de ambos extremos:
Los corazones de P2port 10 atan con alambre el asiento del metal 5cores
2 pies de +5V ------------------ 2 pies de +5V
luz verde 3feet (UO_10) ------------luz verde 3feet
luz ámbar 4feet (UO_9) ------------luz ámbar 4feet
luz roja 5feet (UO_11) ------------luz roja 5feet
Línea de control externo tablero: LAMP_CTRLU.PcbDoc
Los 2 corazones grandes conectan 220v blanco, 0V negro, paralelamente al alambre de la fuente de alimentación del metro estándar.
Esquema eléctrico como abajo
Placa de circuito externa del control de luz de la introducción: LAMP_CTRLU.PcbDoc
Configuraciones
1) Tres fases picosegundo (fuente de energía)
2) Metro estándar trifásico, clase 0,05 o 0,02 o 0,01
3)Estante del metro
Número de posiciones: 6, 10, 12, 20, 40, 48….opcional
Cada estante con un interruptor de PARO de emergencia
Cada las posiciones consisten en los pernos de 1 QCD 6 + 1 cabeza de exploración + 1 metro que afianza + 1 RS/232/485 con abrazadera
puerto de comunicación + 1 exhibición de error + 1 botón de reinicio + 1 sistema de cable del voltaje
las TIC +1 (necesite las TIC o no depende de cliente)
4) Software de la PC
5) Manuales del usuario
6) Opcional
0,05 bancos de pruebas trifásicos del metro eléctrico de la clase
- Transformador corriente aislado (las TIC)
Clase de la exactitud: 0,01% (0.5C-1-0.5L)
Ratio actual: 1:1 (1mA-120A)
Salida actual: 3* (0.001-120) A (primario y secundario)
Carga secundaria de la salida: 0.5V máximo (salida current1mA-120A)
- MSVT
- Ordenador de los personales
- Impresora
