Datos del producto:
Pago y Envío Términos:
|
| Clase de la exactitud: | 0,05, 0,02 | Exactitud estándar del metro: | 0,05%, 0,02%, 0,01% |
|---|---|---|---|
| Prueba armónica: | 2-21times | Salida del voltaje: | 1-480V |
| Salida actual: | 1mA-120A, 200A (opcionales) | Estabilidad de la salida: | 0,05% o 0,02% |
| Resaltar: | 0.05 Class Meter Test Bench,05 bancos de pruebas del metro de la clase,banco de pruebas del metro de la clase 120A |
||

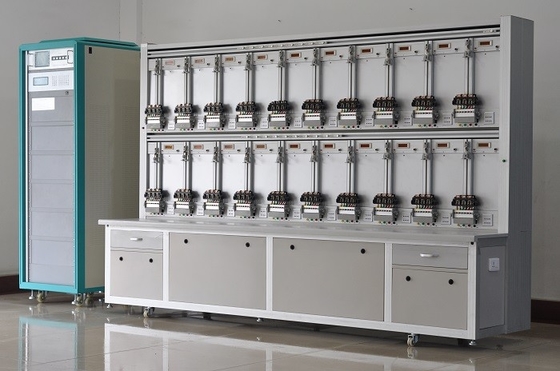

0,05 bancos de pruebas trifásicos del metro eléctrico de la clase
1,1: Pantalla LCD táctil:
Después de poder encendido, después de la inicialización, en interfaz del defecto, interfaz principal
1,2: Actúe el banco de pruebas del metro y supervise la situación del banco de pruebas actuando la pantalla táctil LCD.
1.2.1 ajustes del parámetro para el metro de la energía bajo prueba.
La prensa [Param] en ajustes del parámetro interconecta:

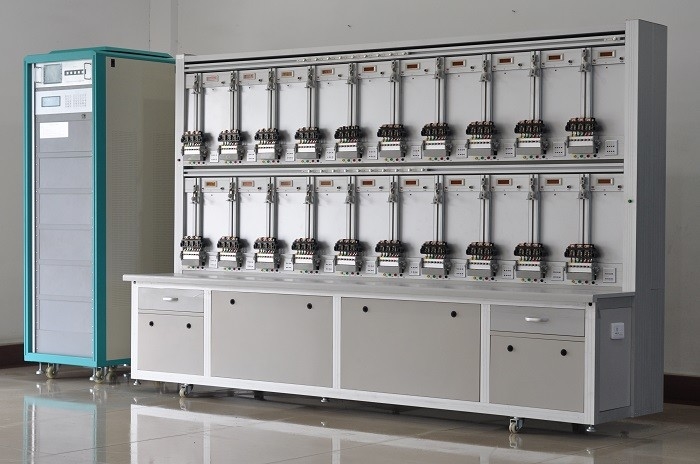

0,05 bancos de pruebas trifásicos del metro eléctrico de la clase
Parámetros técnicos
| Clase de la exactitud | 0,05, 0,1 (opcionales) |
| Voltios de la salida | |
| Gama de ajuste | 3* (1-480V) (P-N) |
| Resolución | 0,01% |
| Distorsión de la salida | <0> |
| Estabilidad de la salida | 0,05% o mejor |
| De potencia de salida | ≥ 30VA/position (el poder total depende de posiciones del metro) |
| Salida actual | |
| Ajuste de la gama | 3* (1mA~ 120A), puede estar hasta 200A (opcional) |
| Resolución del ajuste | 0,01% |
| Distorsión de la salida | <0> |
| Estabilidad de la salida | 0,05% o mejor |
| De potencia de salida | Posiciones del ≥ 100VA/ |
| Medida de la fase | |
| Ajuste la gama | 0° ~ 360° |
| Resolución | 0.01° |
| Frecuencia | |
| Gama de la salida | 45-65HZ |
| Resolución | 0.01HZ |
| Otros parámetros | |
| Fuente de alimentación | 220V o el 3×240V/415V±10%, el 50/60Hz±10% |
| Condiciones ambiente | 50 C ~ 400 C/derecho del hasta 90% |
0,05 bancos de pruebas trifásicos del metro eléctrico de la clase
Definición de la conexión de la luz de la alarma del BRAZO
El PUERTO principal del tablero de control del BRAZO P2, 10-Cores conecta con la caja de control principal donde necesidad de abrir un hole.install un asiento del metal de 5 corazones.
Correspondencia de la conexión de ambos extremos:
Los corazones de P2port 10 atan con alambre el asiento del metal 5cores
2 pies de +5V ------------------ 2 pies de +5V
luz verde 3feet (UO_10) ------------luz verde 3feet
luz ámbar 4feet (UO_9) ------------luz ámbar 4feet
luz roja 5feet (UO_11) ------------luz roja 5feet
Línea de control externo tablero: LAMP_CTRLU.PcbDoc
Los 2 corazones grandes conectan 220v blanco, 0V negro, paralelamente al alambre de la fuente de alimentación del metro estándar.
Esquema eléctrico como abajo
Placa de circuito externa del control de luz de la introducción: LAMP_CTRLU.PcbDoc
Configuraciones
1) Tres fases picosegundo (fuente de energía)
2) Metro estándar trifásico, clase 0,05 o 0,02 o 0,01
3)Estante del metro
Número de posiciones: 6, 10, 12, 20, 40, 48….opcional
Cada estante con un interruptor de PARO de emergencia
Cada las posiciones consisten en los pernos de 1 QCD 6 + 1 cabeza de exploración + 1 metro que afianza + 1 RS/232/485 con abrazadera
puerto de comunicación + 1 exhibición de error + 1 botón de reinicio + 1 sistema de cable del voltaje
las TIC +1 (necesite las TIC o no depende de cliente)
4) Software de la PC
5) Manuales del usuario
6) Opcional
0,05 bancos de pruebas trifásicos del metro eléctrico de la clase
- Transformador corriente aislado (las TIC)
Clase de la exactitud: 0,01% (0.5C-1-0.5L)
Ratio actual: 1:1 (1mA-120A)
Salida actual: 3* (0.001-120) A (primario y secundario)
Carga secundaria de la salida: 0.5V máximo (salida current1mA-120A)
- MSVT
- Ordenador de los personales
- Impresora
