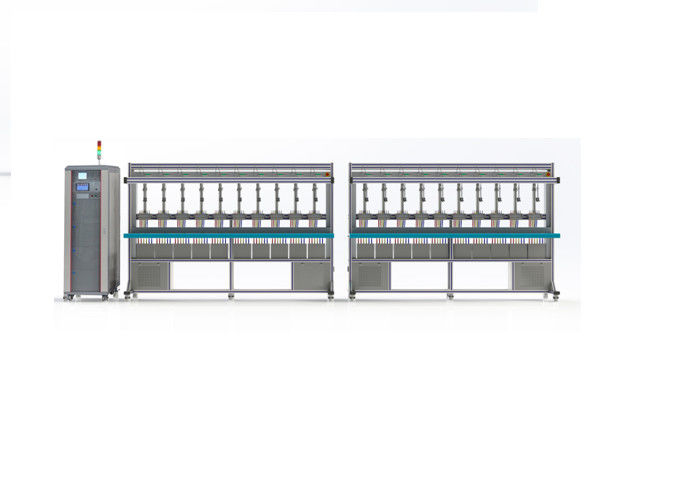

Banco de pruebas solo y trifásico MCTB20B del metro

Parámetros técnicos

Características

1) Tecnología de PWM (modulación de anchura de pulso)

2) El diseño modular permite configuraciones modificadas para requisitos particulares en el soporte físico y el software, cliente-amistosos

3) Realice todas las pruebas básicas como calentamiento, arrástrese prueba, prueba del comienzo, los errores básicos, desviación estándar y etc.

4) Realice la prueba del dial con la base de cuenta y que mide el tiempo del pulso con valor de la KVH

5) Modo de pruebas: Operación completamente automática, o manual por la pantalla táctil del control manual (MCU)

6) Capaz de probar todos los tipos de monofásico y de metros mecánicos trifásicos, metros de la electrónica, CT/PT

    metro actuado, metro elegante, metro del cerrado-vínculo, y etc….

7) Exhibición del cálculo del error con los botones de reinicio en cada posición del metro

8) Dispositivo rápido flexible del conector (QCD) para el cambio conveniente del metro trifásico

    al metro la monofásico

9) Búsqueda y captura de la marca negra para el disco de la rotación

10) Capaz de calibrar los metros mecánicos o de la electrónica con diverso constante al mismo tiempo

11) Software potente de la PC para los datos que analizan, el aparato de lectura de la forma de onda y la exportación del informe detallado

12) Entrada universal del código de barras, y código de barras uno mismo-definido ayudas

13) Soluciones elegantes para la calibración con software actualizable

14) Almacenamiento temporal de los datos para la calibración continua posterior

15) Los expedientes de la prueba ahorran en base de datos con el formato de MDB o el otro formato requerido

16) Calibre los parámetros incluyendo el voltaje, corriente de cada fase, fase/diferencia de fase,

      poder activo/reactivo/evidente de cada fase, poder activo/reactivo/evidente total, factor de poder total,

      frecuencia, etc. con la exhibición en tiempo real del gráfico del vector

17) Prueba armónica 2-40 veces y análisis/exhibiciones de armónico

18) Con las instalaciones para probar la demanda máxima evidente registrada en metros y para realizar la prueba de registro

      (el cliente debe proporcionar el protocolo de comunicación del metro para esta función)

19) función de la Uno mismo-prueba para todo el poder de las fases, estabilidad total del poder, simetría del voltaje de 3 fases y corriente

20) El software de la PC (comunicación por RS232) puede realizar la función neta de la conexión de interfaz del MIS, puede fácilmente

      mejora en el futuro en caso de necesidad

21) Protección: cortocircuito y malfuncionamientos de circuito abierto, del voltaje actuales, protección auto y restauración auto

22) Botón de paro del comienzo y en fuente de energía

23) Luces de la alarma instaladas encima de fuente de energía

24) Pueden ser el sistema y la salida de cada voltaje de la fase y actuales independientes, ángulo de fase

MTB que comprende:

1) Metro trifásico del estándar de referencia

2) Fuente de energía trifásica

3) Metro que monta los estantes

4) MCU (unidad de control manual, operación de la pantalla táctil)

5) Cabezas de exploración

6) Proceso del error y sistema del cálculo y de la indicación

7) Software de la PC, PC, impresora, etc….

Especificaciones técnicas

Fuente de energía trifásica

Otras características

1) Con cortocircuito y la protección contra sobrecarga en circuito del voltaje

2) Con el circuito abierto y la protección contra sobrecarga en circuito actual

3) Con la exhibición para mostrar rangos de operación y puntos de carga e indicación de la falta en caso de anormalidad

4) Con el circuito actual de la disposición y del voltaje CON./DESC.

5) Todas las partes incluyendo el voltaje/el metro actual del estándar de la fuente y de referencia montados en gabinete cerrado

6) Con la ventilación y el ventilador para el lanzamiento de calor

7) Con las cerraduras en las puertas laterales delanteras y traseras para la protección

8) Puerta principal con la ventana de cristal para ver la exhibición de la pantalla táctil y de la exhibición estándar del metro

9) Base de tiempo: 1 ~ 9999s

10) Aislamiento entre el circuito del voltaje contra el circuito actual, entre los circuitos contra la tierra: ≥ 5MΩ

11) Fuente de alimentación: 240V o el 3×240V/415V±10%, el 50/60Hz±10%

12) Condiciones ambiente: Temperatura 50 C ~ 400 C

13) Humedad relativa: el hasta 90%

Metro trifásico de la referencia

1. Clase de la exactitud: 0,05 o 0,02

2. Gamas y exactitud de medición

3. Salida de pulso

Salida del impulso de la energía

Frecuencia del impulso: FH=CH.P/3600 (HERZIOS); FL=FH/10000 (HERZIOS)

Nivel de salida: TTL

Tabla de constante (para cada voltaje interno/gama actual)

4. Exhibición (6 dígitos): poder actual, activo/reactivo/evidente del voltaje, factor de poder, ángulo de fase, frecuencia,

    forma de onda, diagrama del vector, análisis armónico… etc

5. Interfaz: RS-232 y/o RS-485

6. Fuente de alimentación: el 240V±15%, el 50Hz/60HZ±5%, consumo de energía: ~ 20VA

7. Ambiente de trabajo

    Temperatura: 50 C ~ 400 C^; Humedad relativa: gases anticorrosivos del ≤ el 90%

8. peso: ~ 7.5kgs

Configuraciones del estante del metro

Estantes de prueba trifásicos (20 posiciones, dos estantes, una fila)

Estante de prueba trifásico

Número de posiciones: 20 (6, 8,10, 12, 16, 32, 40 también disponibles para la opción)

Interruptor de paro de emergencia dos

Cada posición consiste en: Pernos de 1 QCD 6 + 1 cabeza de exploración de + montaje 1 metro

+ 1 punta de prueba óptica RS/232/485+1 (lectura de contador de DLMS) + puerto de comunicación + 1 exhibición de error (4,5 dígitos)

Puerto del pulso de +1 BNC + 1 botón de reinicio + 1 sistema de las TIC del voltaje cables+1

Disposición para calibrar el metro estándar contra estándar de alto nivel

Un servidor serial

Especificación aislada del transformador corriente (las TIC):

Clase de la exactitud: 0,01% (0.5C-1-0.5L)

Ratio actual: 1:1 (1mA-120A)

Salida actual: 3* (0.001-120) A (primario y secundario)
