Datos del producto:
Pago y Envío Términos:
|
| Exactitud: | el ≤±0.2% | Exactitud del envase del volumen: | 0,04% |
|---|---|---|---|
| Resolución: | 0,1% | Número de posiciones del metro: | 2….20 |
| Presión de funcionamiento: | 0-35-0.5Mpa | Uso: | Laboratorio |
| Resaltar: | equipo de prueba del contador del agua de la clase 2MPa 0,2,0.2 Class water meter test |
||

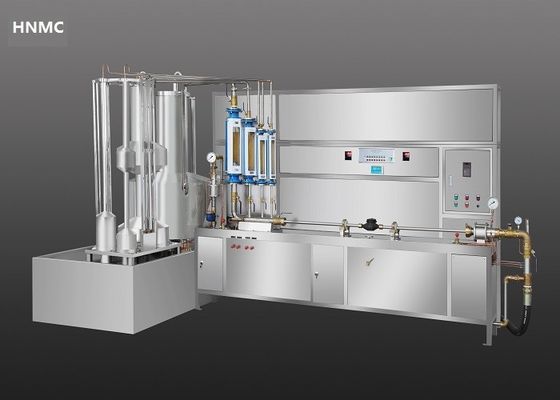

Banco de pruebas del contador del agua
Estructura y características
1) comprende de:
plataforma (acero totalmente inoxidable), bomba de agua gradual (11kW, de poco ruido), metros de flujo, abrazaderas,
el tanque de agua (2,2 m3=2200L), regulador del flujo (diversa caja de control de la frecuencia, 11kW), midiendo
sistema (método) del volumen, el tanque del almacenador intermediario 1m3, válvula, tubo suave de la alta tensión, filtro, anti-vibrador,
base, interruptores y etc. del metro de flujo.
2) equipado de diverso envase es decir 10L, 50-100L y 500L del volumen tres
3) el contador del agua soporta la prueba de presión: 2MPa
4) manual, semiautomático, o completamente automático (opcional)
5) software de la PC proporcionado (opcional)
6) control del PLC (opcional)
Función y índice técnico
| Exactitud de la medición | el ≤±0.2% |
| Exactitud del envase del volumen | 0,04% |
| Resolución | 0,1% |
| Espec. del contador del agua bajo prueba | ¢15mm, ¢20mm, ¢25mm, ¢40mm, ¢50mm |
Con abajo los metros de flujo instantáneos:
LZB-80, gama del flujo: 7-31.25m3/h
LZB-50, gama del flujo: 0.2-6.3m3/h
LZB-25, gama del flujo: 0.02-0.5m3/h
LZB-15, gama del flujo: 0.004-0.08m3/h
Contador de cristal del flujo del rotor
Con la vávula de bola de acero inoxidable de 5 PC, la vávula de bola de cobre amarillo de 8 PC, y el metro de la indicación de la presión de 3 PC
Números de contador del agua que se probará
| 15m m (longitud 165m m del metro) | 20PCS |
| 20m m (longitud 195m m del metro) | 18PCS |
| 25m m (longitud 225m m del metro) | 16PCS |
| 40m m (longitud 245m m del metro) | 2PCS |
| 50m m (longitud 280m m del metro) | 2PCS |
2PC abrazaderas, interruptor del interruptor de la abrazadera 2PCS, del dren 3PCS del envase del volumen y base del metro de flujo 1PC.
Presión de funcionamiento: 0-35-0.5MPa
Fuente de alimentación: CA trifásica del 230V±10%, 50HZ
Tamaño y peso
| El tanque de agua | 2400*1160*800m m |
| Plataforma de funcionamiento | 3000*600*750m m |
| Tamaño del paquete del tanque del envase y de agua del volumen | 2600*1300*2230m m |
| Tamaño del paquete del banco de pruebas | 3650*750*1500m m |
| Peso total | 1250KG |
| NO | Nombre | Modelo | Número | Observación |
|
1 |
Buque de la medida y válvula de desagüe | 10L-20L | 1 |
Resolución: 0,04% Material: 304 |
| 100L-500L | 1 | |||
|
2 |
Ratameter de cristal | LZB-15S | 1 | Material: A3 |
| LZB-25S | 1 | |||
| LZB-50S | 1 | |||
| LZB-80S | 1 | |||
|
3 |
valor | DN15 | 3 | Material: tonelero |
| DN25 | 2 | |||
| DN50 | 2 | |||
|
4 |
Línea del tubo de la prueba | DN15×6, DN20×5, DN25×4, DN40×3, DN50×2 | 1 |
Longitud ≥2D acero inoxidable |
|
5 |
Banco de funcionamiento | DN15-50 seis metros en serie | 1 | acero inoxidable |
|
6 |
Líquido nivel fotoeléctrico |
MT-3000 | 4 | |
|
7 |
regulador llano líquido | MT-3000 | 1 | |
|
8 |
El aumentador de presión, soporta el sistema de la presión | DN15-50 seis metros en serie | 1 | acero inoxidable |
|
9 |
dispositivo del Estabilización-flujo | 500L | 1 | acero inoxidable |
|
10 |
el tanque | 2000L | 1 | acero inoxidable |
|
11 |
bomba | KQL80/200-7.5/2 | 1 | |
|
12 |
abastecimiento de agua y control eléctrico | DN80 10KW | 1 |
